选择题  下列图示与对应的叙述不相符的是

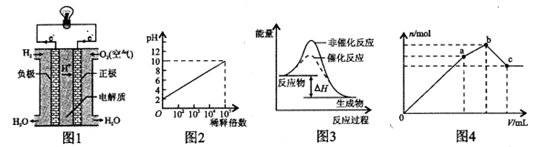

A．图1表示氢氧燃料电池构造示意图
B．图2表示室温下pH=2的HCl溶液加水稀释倍数与pH的变化关系
C．图3表示某放热反应分别在有、无催化剂的情况下反应过程中 的能量变化
D．图4表示向NH4 Al(SO4)2溶液中逐滴滴入Ba(OH)2溶液，生成沉淀总物质的量(n)随着Ba(OH)2溶液体积(y)的变化

选择题  下列图示与对应的叙述不相符的是

A．图1表示氢氧燃料电池构造示意图
B．图2表示室温下pH=2的HCl溶液加水稀释倍数与pH的变化关系
C．图3表示某放热反应分别在有、无催化剂的情况下反应过程中的能量变化
D．图4表示向NH4 Al(SO4)2溶液中逐滴滴入Ba(OH)2溶液，生成沉淀总物质的量(n)随着Ba(OH)2溶液体积(y)的变化


本题答案：B
本题解析：
试题分析：A．在氢氧燃料电池中，通入氢气的电极是负极，通入空气的电极是正极 ，因此图1表示氢氧燃料电池构造示意图，正确；B．pH=2的HCl溶液加水稀释，当稀释倍数不大时，每稀释10倍，溶液的pH增大一个单位，当溶液无限稀释时，水的电离不能忽略，因此溶液的pH只能是无限接近于7但是小于7 ，所以图2不能表示室温下pH=2的HCl溶液加水稀释倍数与pH的变化关系，错误；C．催化剂能够改变反应途径，降低反应的活化能，使反应在较低的温度下发生，反应速率大大加快，而反应热不变，因此图3表示某放热反应分别在有、无催化剂的情况下反应过程中的能量变化，正确；D．向NH4 Al(SO4)2溶液中逐滴滴入Ba(OH)2溶液，当Al3+沉淀完全时会发生反应：2NH4 Al(SO4)2+3Ba(OH)2 =3BaSO4↓+2Al(OH)3↓+ (NH4)2 SO4。后会发生反应，使SO42-沉淀完全发生反应：(NH4)2 SO4+Ba(OH)2= BaSO4↓+NH3?H2O.在加入Ba(OH)2溶液，发生反应：2Al(OH)3+Ba(OH)2=Ba(AlO2)2+4H2O，故图4可以表示向NH4 Al(SO4)2溶液中逐滴滴入Ba(OH)2溶液，生成沉淀总物质的量(n)随 着Ba(OH)2溶液体积(y)的变化，正确。
考点：考查图像法在表示化学反应、溶液的稀释及物质的结构的应用的知识。

本题所属考点：【离子方程式的书写及正误判断】
本题难易程度：【一般】
