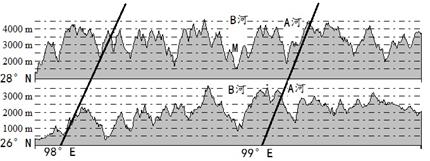

高考地理答题技巧《大气的热状况与大气运动》考点特训（2017年冲刺版）(三) 2017-08-22 07:23:39 来源:91考试网 作者:www.91exam.org 【大 中 小】 微信搜索关注"91考试网"公众号,领30元,获取公务员、事业编、教师等考试资料40G! 1、单选题  下图为某区域的地形剖面图，读图回答下列各题。 【小题1】A河在图示区域河段的流向为（    ） A．从东北流向西南 B．从西南流向东北 C．从西北流向东南 D．从东南流向西北 【小题2】河谷M地气候炎热少雨，其原因是（    ） A．处于背风坡，“焚风”作用显著 B．海拔较低，空气受热上升为主 C．距海远，且受地形的阻挡，水汽难以到达 D．植被遭破坏，使蒸腾作用减弱

2、综合题  （26分）阅读下列材料，回答问题。

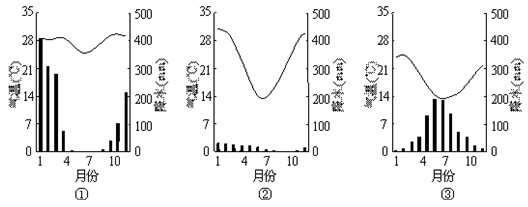

澳大利亚是世界上主要的铁矿石生产国和出口国。图甲为澳大利亚部分区域示意图。图乙为该国铁矿石出口国家和地区的构成图，图丙为图甲中①～③三她的气候统计图。


（1）据图说明澳大利亚铁矿石开采、出口的有利条件。(6分)
（2）说明①、③两地的多雨季节并分析其成因。（12分）
（3）比较②地和③地水资源的异同点。(6分)

3、综合题  读图文材料，回答问题。
法国作家儒勒·凡尔纳的小说《格兰特船长的儿女》讲述了英国公爵根据漂流瓶提供的不完整信息，乘坐“邓肯号”，率领探险队沿着南纬37。一带，援救格兰特船长的故事。

（1）“邓肯号”于1864年8月25日离开英国格拉斯哥，经过40多天航行，绕过麦哲伦海峡，于10月6日到
? 达智利西海岸的甲地。甲地的气候类型是____________气候，所属的自然带是______________带。
（2）探险队在南美大陆进行为期一个月的搜救活动，途经甲、乙、丙和丁四地，遭遇不同的自然灾害。
? 其中受到高山冰雪冻害威胁的是______地；途中遇到干涸盐湖，经受缺水煎熬的是__________地。
（3）在图上甲、乙、丙、丁四地区中，垂直地带性最明显的是___________地，丙地所处的自然带是___
? _______________带，丁地所处的自然带是______________带。从丁地到丙地的自然环境的变化反
? 映了_____________________的地带性差异。
（4）造成四地地理环境差异的主要自然因素有________________、________________。

4、单选题  该图为某假想陆地的一部分，读图回答问题。

F为一小岛，1月份小岛西侧
A.月平均气温大于0℃，降水量较大
B.月平均气温小于0℃，降水量较大
C.月平均气温大于0℃，降水量较小
D.月平均气温小于0℃，降水量较小

5、综合题  读某区域图，AB 为晨昏线，甲地常年受西风带影响，此时甲地刚好看到日落，流经甲地的河流注入某大洋。回答下列问题。
? （1）甲地区的气候类型是?，其气候特点是 ?。
（2）图中河流位于北半球还是南北球?? 。其流向是?，如果该河流位于西半球，则其注入的大洋可能是? 。
（3）此时北京地区的昼长与长沙相比? 。
