全国2014年4月高等教育自学考试
结构力学（二）试题
课程代码：02439
请考生按规定用笔将所有试题的答案涂、写在答题纸上。
选择题部分
注意事项：
1．答题前，考生务必将自己的姓名、准考证号用黑色字迹的签字笔或钢笔填写在答题纸规定的位置上。
2．每小题选出答案后，用2B铅笔把答题纸上对应题目的答案标号涂黑。如需改动，用橡皮擦干净后，再选涂其他答案标号。不能答在试题卷上。

一、单项选择题（本大题共10小题，每小题2分，共20分）
每小题列出的四个备选项中只有一个是符合题目要求的，请将其选出并将“答题纸”的相应代码涂黑。错涂、多涂或未涂均无分。
1．图示结构中，MA等于
A.2Fpa B.Fpa
C．0 D.-2Fpa

2．图示桁架中，杆1和2的轴力为
A．FN1=-Fp，FN2=Fp/2
B.FN1=Fp,FN2=Fp/2
C．FN1=-Fp，FN2=-Fp/2
D.FN1=Fp,FN2=-Fp/2

3．图示结构各杆的线膨胀系数为α，各杆两侧温度均升
高t℃，则AB两点水平相对位移为
A．αtl(→←)
B.αtl(←→)
C．2αtl(→←)
D.2αtl(←→)

4．图示结构各杆EI为常数，用位移法计算时，基本未知量的最少数目是
A．1
B.2
C．3
D.4

5．图(b)为图(a)所示结构的力法基本体系，则力法方程δ11X1+△1P=0所表示的是
A．B点的竖向位移为0
B.B截面的转角为0
C.B铰两侧截面的相对转角为0
D.B铰两侧截面的相对竖向位移为0

6．图示结构用力矩分配法计算时，由C向D的弯矩传递系数为
A.1
B.0.5
C．-0.5
D.-1

7．图示结构各杆EI为常数，(1)图(a)所示结构能用力矩分配法计算；(2)图(b)所示结构不能用力矩分配法计算。这两种表述中
A.(1)对，(2)对；
B.(1)对，(2)错；
C.(1)错，(2)对；
D.(1)错，(2)错。

8．Fp=1在AD上移动，BC杆的轴力影响线在D点的竖标值为
A．1
B.

D.-1

9．已求得图示结构单元②的杆端力矩阵为［-l0kN·m 20kN·m］T，则单元②的弯矩图形状为

10．图示结构基本振型的形状为

非选择题部分
注意事项：
用黑色字迹的签字笔或钢笔将答案写在答题纸上，不能答在试题卷上。

二、填空题（本大题共10小题，每小题2分，共20分）

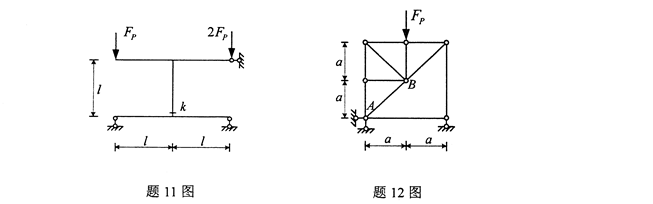

11．图示静定结构，k截面弯矩（以左侧受拉为正）Mk=______。
