浙江省2013年1月高等教育自学考试

级进模与自动模试题

课程代码：01630

请考生按规定用笔将所有试题的答案涂、写在答题纸上。

选择题部分

注意事项：

1. 答题前，考生务必将自己的考试课程名称、姓名、准考证号用黑色字迹的签字笔或钢笔填写在答题纸规定的位置上。

2. 每小题选出答案后，用2B铅笔把答题纸上对应题目的答案标号涂黑。如需改动，用橡皮擦干净后，再选涂其他答案标号。不能答在试题卷上。

一、判断题（本大题共15小题，每小题1分，共15分）

判断下列各题，在答题纸相应位置正确的涂“A”，错误的涂“B”。

1．送料误差是造成级进模损坏的主要原因之一。

2．侧刃是用来保证送料步距的，应设计成双侧刃，在第一工位设置一个，最后工位再设置一个。

3．侧压装置可以使条料紧靠导料板一侧，所以多工位级进模必须设置。

4．为了保证条料送进稳定，定位准确，载体宽度愈大愈好。

5．自动模的模具成本高，一般不使用。

6．复杂形状的冲压零件常按分段切除多段式级进模设计。

7．弯曲时，为防止弯裂，弯曲线应与材料纤维方向平行。

8．对大批量生产的中小冲压零件采用自动模比较经济。

9．冲压自动生产线特别适合大、中型冲压件生产自动化。

10．辊式自动送料装置的辊轴有实心和空心两种，高速压机上都是使用实心辊轴。

11．当加工材料为工序件时，自动模应采用自动上件装置。

12．多工位级进模的凸、凹模常采用45钢制造。

13．将单个毛坯或半成品逐个送到加工工作位置的装置称一次加工送料装置。

14．冲压生产自动化可以通过多种方法实现。

15．采用传送加工自动化方式时，产品和原材料的分离应在最后工序进行。

非选择题部分

注意事项：

用黑色字迹的签字笔或钢笔将答案写在答题纸上，不能答在试题卷上。

二、填空题(本大题共6小题，每空1分，共15分)

16．按设计方法分类，多工位级进模可以分为______级进模和______级进模。

17．实现冲压加工自动化主要有以下三种方法：采用______；普通压机上安装______装置、自动出件装置和______装置；使用自动模。

18．为了防止误差带来不良后果，自动模和多工位级进模对______、______要求较高。

19．自动模的特点是劳动条件______；生产率______；通用性______。

20．根据手臂运动形式不同，机械手可分为四种坐标形式：______式、圆柱坐标式、极坐标式和______式。

21．侧向冲压运动由______和______来实现，斜楔斜角应______滑块斜角。

三、简答题(本大题共5小题，每小题4分，共20分)

22．载体有哪几种形式？

23.什么是附有二次送料机构的自动模？

24.简述实现冲压生产自动化的意义。

25.多工位级进模凸、凹模设计应遵循哪些原则？

26.冲压生产自动化由哪些单元组成？并写出各单元的内容。

四、看图题(本大题共3小题，每小题10分，共30分)

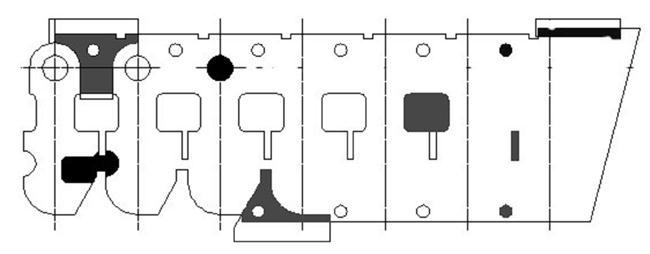

27．下图为一零件的排样图方案，请写出各工位的冲压内容。

题27图

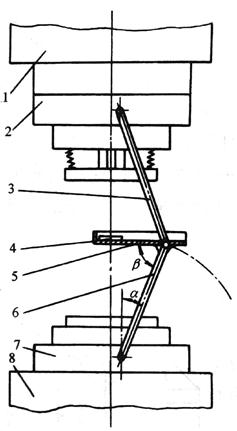

28．如图所示装置，请写出：

（1）该装置的作用（2分）；

（2）该装置的工作原理（8分）。

1-压机滑块；2-上模；3-上摇杆；4-工件；5-接盘；6-下摇杆；7-下模；8-工作台

题28图

29.下图为滚柱夹持自动送料冲模，试说明其工作原理。

1-斜楔；2-滚轮；3-拨杆；4-外座；5-滚柱座；

6-弹簧；7-保持架；8-滚柱；9-弹簧；10-螺母；11-螺杆

题29图

五、绘图题(本大题共2小题，每小题10分，共20分)

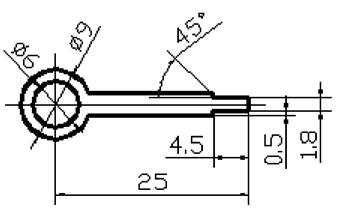

30．画出下图所示零件的级进模排样图（尺寸允许不标）。

题30图

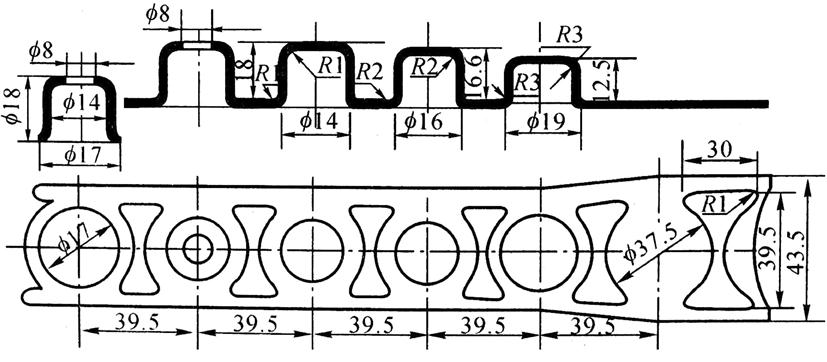

31．根据排样图，画出制件图（1∶1从图中量取尺寸绘制）。

题31图
