浙江省2013年1月高等教育自学考试

建筑制图试题

课程代码：03823

一、填空题(本大题共17小题，每空1分，共20分)

请在每小题的空格中填上正确答案。错填、不填均无分。

1.A2的图纸幅面尺寸为______________mm。

2.虚线与虚线正交时应交在______________处。

3.长仿宋体10号字的字高为______________mm。

4.图样中标注的尺寸数字与绘图比例______________。

5.图样上的线段长度为4.8mm，比例为1∶50，其实际尺寸为______________mm。

6.图样上的尺寸由尺寸线、______________、尺寸起止符号和尺寸数字组成。

7.尺寸起止符号用中粗斜短线绘制，其倾斜方向与尺寸界限成______________45°角。

8.A点在W面上，则A点的______________坐标为0。

9.正垂线在______________面上的投影积聚为一点。

10.建筑施工图包括总平面图、______________、______________、建筑剖面图和建筑详图。

11.建筑平面图中，标高数字以______________为单位，零点标高应注写成______________。

12.在建筑施工图中，图例          表示______________。

13.定位轴线圆的直径为______________mm，圆心一般应画在定位轴线的______________上。

14.详图符号④中的“4”表示______________。

15.一楼梯段有9个台阶，踏面宽度为260mm，踏步高度为155mm，标出楼梯剖面图中该楼梯段的尺寸______________。

16.钢筋混凝土板中的钢筋可分为受力筋、______________、构造筋等。

17.钢筋混凝土构件图中，直角弯钩的理论计算长度为______________。

二、(本大题10分)

18.求直线AB的H面投影，并在AB上求点C，使AC＝10mm。

三、(本大题10分)

19.三角形ABC为侧垂面，α=45°，求三角形的H、W面投影。

四、(本大题12分)

20.求四棱锥截交线的H、W面投影。

五、(本大题12分)

21.求圆锥截交线的H、W面投影。

六、(本大题8分)

22.求组合体的W面投影。

七、(本大题18分)

23.求组合体的H面投影，并画出其正等测图。

八、(本大题10分)

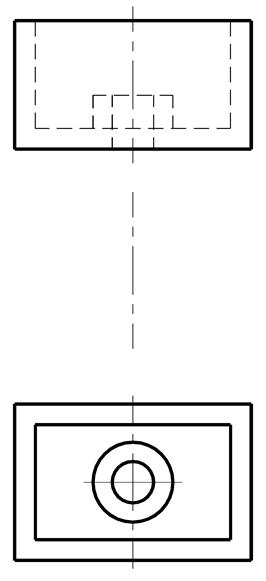

24.将V面投影改为全剖面图。
