浙江省2013年1月高等教育自学考试

可编程控制器（西门子）试题

课程代码：01642

请考生按规定用笔将所有试题的答案涂、写在答题纸上。

选择题部分

注意事项：

1. 答题前，考生务必将自己的考试课程名称、姓名、准考证号用黑色字迹的签字笔或钢笔填写在答题纸规定的位置上。

2. 每小题选出答案后，用2B铅笔把答题纸上对应题目的答案标号涂黑。如需改动，用橡皮擦干净后，再选涂其他答案标号。不能答在试题卷上。

一、判断题（本大题共15小题，每小题1分，共15分）

判断下列各题，在答题纸相应位置正确的涂“A”，错误的涂“B”。

1.S7-200PLC的项目控制程序中，子程序可以调用主程序。

2.PLC内部的中间继电器线圈可以直接驱动外部负载。

3.编制梯形图程序时，为减少程序所占步数，应将串联触点数多的支路排在下面。

4.定时器TONR的输入电路（IN）断开时，当前值清零，输出状态位保持不变。

5.置位、复位指令PLC指令可以单独使用，也可以成对使用。

6.SIMATIC指令执行速度比IEC1131-3中的标准指令慢，但功能更强。

7.当计数器CTUD的复位电路接通后，其值清零，常闭触点断开。

8.S7-200 PLC的子程序不能嵌套使用，但能被其他子程序调用。

9.采用S7-200 PLC的步进控制指令进行顺序控制编程时，可以把同一编号的状态元件用在主程序和子程序中。

10.PLC系统的接地点与PLC的安装位置应尽量靠近。

11.在LAD编程过程中，触点不能放在线圈的右边。

12.计数器CTU的复位输入电路接通时，加计数器被复位，复位后其常开触点闭合，常闭触点断开。

13.表达功能流程图中的转换条件时，允许使用若干个信号的逻辑运算组合。

14.功能流程图中的有向连线一般不画箭头，只有需要的时候才标注箭头。

15.现场安装时，若PLC系统的数字量、模拟量I/O信号线分开走线，则都能使用无屏蔽线缆。

非选择题部分

注意事项：

用黑色字迹的签字笔或钢笔将答案写在答题纸上，不能答在试题卷上。

二、填空题(本大题共15小题，每小题2分，共30分)

16.SIMATIC指令是PLC专用的指令集，可使用梯形图、______和______编程语言。

17.S7-200系列PLC的内部元件中，HC表示______，S表示______。

18.软件硬件的调试可分为______和______。

19.CPU22X系列PLC的记忆型通电延时定时器（TONR）共有2个1ms精度定时器，其定时器号分别为______、______。

20.PLC的软继电器中，只有______和______能与外部设备连接。

21.CPU221~226各有2种类型CPU，具有不同的______电压和______电压。

22.S7-200系列PLC主要由______、______、基本I/O接口电路、外设接口、电源等组成。

23.若加计数器的计数输入电路（CU）______，复位输入电路（R）______时，计数器的当前值加1。

24.小型继电器型输出接口电路可驱动______和______两种类型的负载。

25.S7-200系列PLC的寻址方式有______和______两种。

26.顺序功能流程图程序设计的特点是，以______为主线，采用较为灵活的______。

27.外部的输入电路接通时，对应的输入映像寄存器为______状态，梯形图中对应的常闭触点______。

28.PLC的主要技术指标有I/O点数、______、______、指令系统和通信功能。

29.断电延时定时器（TOF）在输入端（IN）______时开始定时，定时器当前值达到设定值时停止计时，定时器状态位______。

30.按数据类型分类，数据块传送指令（BLKMOV）包含字节、______、______三种数据传送指令。

三、简答题(本大题共3小题，每小题5分，共15分)

31.PLC系统检修和维护的主要内容有哪些？

32.PLC有哪些主要特点？

33.CPU224 PLC内部有哪些元件？

四、设计题(本大题共2小题，每小题10分，共20分)

34.某工段电机M2要求在上级工段电机M1启动2天后才开始运行，试用S7-200 PLC定时器和计数器指令，编写电机M2的梯形图程序。

35.请编写S7-200程序计算：（600+1500）×5.2，要求将最终运算结果放入VD10，请写出梯形图程序。

五、综合设计题（本大题共20分）

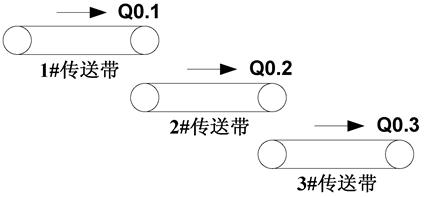

36.某三段传送带，要求按如下顺序动作：按下起动按钮SB1后，1号传送带先运行，延时2秒后，启动2号传送带。2秒后，启动3号传送带。停机时，按下停止按钮SB2，延时3秒后三段传送带同时停机。用顺序控制编程方法，并采用置位、复位指令编写控制程序，具体要求如下：

（1）画出PLC控制电路硬件接线图。（6分）

（2）画出顺序控制功能流程图。（4分）

（3）写出顺序控制的梯形图程序。（10分）
