一九九七年下半年河南省高等教育自学考试（供计算机及其应用专业使用）
一、境空题（每空1分，共2O分）
1．已知图中 U1＝2V， U2＝-8V，则UAB＝___________。
2．电路的三种工作状态是______________。
3．两个独立源的_________相同，则对__________来源：www.91exam.org而言，两者是等效的。
4.非正弦周期性波形，可利用傅里叶级数展开成___________、和一系列___________ 分量之和。
5．电路的时间常数τ＝__________。
6．三相对称负载作三角形联接时，线电流Il与相电流Ip间的关系是：Ip＝___________Il。

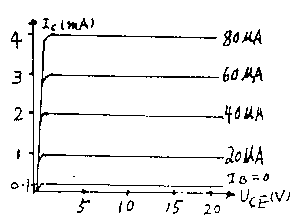

7．某三极管输出特性曲线如图所示，该管的β＝________，ICEO＝_________。
8．图示放大电路，RB调得过大时，可能产生____________失真;RB调得过小时，可能产生____________失真。
9．放大电路引入负反馈，放大倍数___________（l＋AF）倍，通频带____________（1+AF）倍。
10．理想集成运放差模输入电阻rid＝_________、开环输出电阻r0＝____________。
11．图示 OTL互补对称功率放大器，静态时A点电位VA＝___________。理论上最大输出功率POM＝________。
12．若整流变压器付边电压有效值为U2，则单相桥式全波整流电路输出的平均电压U0=___________，二极管承受的最高反向工作电压UDRM＝____________。
二、判断题（判断下列各题正误，正者在括号内打“勾。ㄅ卸舷铝懈魈庹螅咴诶ê拍诖颉肮础（判断下列各题正误，正者在括号内打“勾。ㄅ卸舷铝懈魈庹螅咴诶ê拍诖颉肮础（判断下列各题正误，正者在括号内打“勾。ㄅ卸舷铝懈魈庹螅咴诶ê拍诖颉肮础保笳咴诶ê拍诖颉安妗薄Ｃ啃√?分，共10分）
1.一个1/4W,100Ω的金属膜电阻，能够接在50V电源上使用（）
2.电路的输入电阻Ri=17Ω（）
3.输入电压U与响应I同相位的条件是：RLC无源网络的输入阻抗Zi(jw)的实部为零（）
4.开关K在t=0时打开，打开前电路处于稳态。电感电压的初始值VL(0+)=40V。（）
5.根据图中所绘的转移特性曲线，可霉芪狽沟道耗尽型绝缘栅场效应管。（）
6.二极管是非线性器件，它的等效电阻是不随外加电压改变而改变的。（）
7.反馈的基本关系式为
（）
8.如图电路中，RF引入的反馈是交直流电压串联负反馈（）
9.图示电路是运放本身无调零端的外接调零电路，该电路可以达到使运放调零的目的。（）

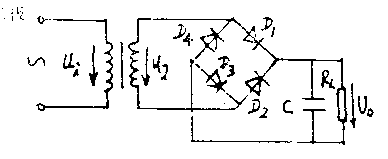

10.图示整流滤波电路中，每个二极管的导通时间是T/2（）
