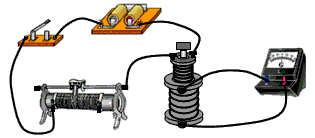

1、实验题  如图所示为“研究电磁感应现象”的实验装置，部分导线已连接。

（1）用笔线代替导线将图中未完成的电路连接好。
（2）如果在闭合电键时发现灵敏电流计的指针向右偏了一下，那么闭合电键后，将原线圈迅速插入副线圈的过程中，电流计指针将向___________偏；原线圈插入副线圈后，将滑动变阻器滑片迅速向右移动时，电流计指针将向___________偏。

参考答案：（1）
（2）右，左

本题解析：

本题难度：一般

2、选择题  关于电磁感应现象，下列说法中正确的是（ ? ）
A．导体相对磁场运动，导体内一定产生感应电流
B．导体做切割磁感线运动，导体内一定会产生感应电流
C．闭合电路在磁场中做切割磁感线运动，电路中一定会产生感应电流
D．穿过闭合电路的磁通量发生变化，电路中一定会产生感应电流

参考答案：D

本题解析：

本题难度：简单

3、选择题  如图，下列情况中，能在线圈中产生感应电流的是（ ? ）

参考答案：D

本题解析：

本题难度：简单

4、计算题  有一电流表其内阻为100欧姆，满偏电流为500微安。
（1）若用它改装成量程为2.5A的电流表，应如何改装？
（2）若用它改装成量程为3V的电压表，应如何改装？

参考答案：解：（1）应并联一个分流电阻R
R=IgRg/(I－Ig)=0.02Ω
（2）应串联一个分压电阻R　　　　
R=(U－IgRg)/Ig=5900Ω

本题解析：

本题难度：一般

5、选择题  在如下图所示的静电实验中，已知电容器的电容C1＝C2＝C，电源的电动势为E，内阻为r，电压表的内阻为10kΩ，当电路达到稳定状态后，则

A.电压表和静电计上的电势差相等，都是E/2
B.电压表上电势差比静电计上的电势差大
C.静电计上电势差为E
D.电压表上电势差为零

参考答案：CD

本题解析：本题考查电压表和静电计的工作原理回路为断路，稳定后电流强度为零，故电压表示数为零，CD正确，静电计上电势差不为零为E，其它选项错误．
点评：静电计是检测电压变化的仪器，与其并联的电压越大，张角越大，而电压表是通过灵敏电流表改装而来的，电压表的指针是灵敏电流表的指针，当有电流流过灵敏电流表时电压表才有示数，理解电压表的设计原理是解决本题的关键

本题难度：一般
