1、填空题  在做“用电流表和电压表测一节干电池的电动势和内电阻”的实验时

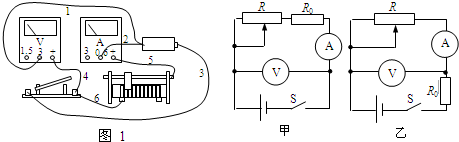

（1）某同学连接的实物图如图1所示，但当电键闭合时发现电压表有示数而电流表没有示数，实验前仪器都检查过是好的，也就是说只可能是某根连接导线断了，那么，请你分析一下，可能发生断路故障的导线是______（写出所有可能断的导线的编号）．
（2）某同学在实验时使用的电流表量程为0-0.6A，电压表量程为0-3V，并加接了一个已知阻值的定值电阻R0，如图甲所示，试说明他加接此电阻的作用是______，并估算此电阻R0阻值的范围是______．
（3）如果某同学把R0接到图乙位置，那么他改变滑动变阻器的阻值，测出两组对应的电流表和电压表示数后，还能算出电池的电动势和内电阻吗？并说明简要理由．

参考答案：（1）电流表示数为零，则可能断路的导线有：2、3、5、6，由于电压表有示数，则导线3不能断路，所以可能断路的导线有：2、5、6．
（2）加接了一个定值电阻R0，防止变阻器电阻过小时，电池被短路或电流表被烧坏．
电阻R0阻值最小值是EI=1.50.6=2.5Ω，
为了读数准确，所以电阻R0最大值在15Ω左右．
（3）能算出电池的电动势和内电阻，可以把R0和电池合起来看成是一个等效电源，由e =U1+I1r和e =U2+I2r解出的是这个等效电源的电动势和内电阻，而它的电动势与原电池的电动势相同，它的内电阻为被测电池的内电阻与R0之和，已知R0就可以求出被测电池的内电阻了
故答案为：（1）2、5、6．
（2）防止变阻器电阻过小时，电池被短路或电流表被烧坏．
最小值2.5Ω左右，最大值在15Ω左右?
（3）能，
可以把R0和电池合起来看成是一个等效电源，由e =U1+I1r和e =U2+I2r解出的是这个等效电源的电动势和内电阻，而它的电动势与原电池的电动势相同，它的内电阻为被测电池的内电阻与R0之和，已知R0就可以求出被测电池的内电阻了．

本题解析：

本题难度：一般

2、填空题  为测定一节干电池（电动势约1.5V，内阻约1.0Ω）的电动势和内阻，实验室制备有电流表G（满偏电流3mA，内阻25Ω）、定值电阻R0=0.126Ω、开关和若干导线及以下器材：
A．量程0-3V，内阻约1000Ω的电压表
B．量程0-15V，内阻约1500Ω的电压表
C．总阻值为10Ω、额定电流为2A的滑动变阻器
D．总阻值为100Ω、额定电流为1A的滑动变阻器
（1）因电流表量程太小，需将R0与电流表______连接以扩大量程．
（2）电压表应选择______；滑动变阻器应该选择______．（填代号）
（3）请在方框内完成实验电路图；
（4）根据所画的电路图，分析引起该实验系统误差的主要原因是______．

参考答案：（1）电流表要扩大量程，应并联一小电阻分流，从而以流过表头及固定电阻的总电阻为测量值，故应并联电阻；
（2）干电池的电动势约为1.5V，故为了准确，电压表量程不能过大，故只能选择3V量程的电压表，即选A；
滑动变阻器应起到应有的调节作用，且要易于调节，故滑动变阻器约为内电阻的10倍左右即可，故滑动变阻器应选C；


（3）电压表并联在电源两端，电流表改装后与滑动变阻器串联在电源两端即可；故原理图如下；
（4）引起该实验系统误差的主要原因是由于电压表的分流作用造成改装后电流表读数总是比电池实际输出电流小．
故答案为：（（1）并
（2）A?C
（3）如图所示
（4）由于电压表的分流作用造成改装后电流表读数总是比电池实际输出电流小．

本题解析：

本题难度：简单

3、选择题  关于电动势，下列说法中正确的是（　　）
A．电源电动势与外电路的组成无关
B．电源正负两极被短路后，电源电动势为零
C．电源正负两极间的电压在数值上等于电源电动势
D．电动势越大，表示电源将其它形式的能量转化为电能的本领越大

参考答案：AD

本题解析：

本题难度：简单

4、实验题  要求用下列所提供的器材测量一节干电池的电动势E：
干电池(电动势约为1.5V，内阻未知) ；
电流表(量程为30mA，内阻约为10Ω)；
阻值为30Ω和40Ω的定值电阻各一个；
开关S1、S2；导线若干。

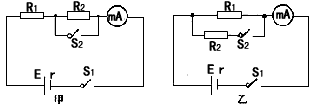

（1）根据所给器材，在下面的两个电路原理图中，应选择图___________（填“甲”或“乙”）。

参考答案：（1）甲
（2）40，1.41

本题解析：

本题难度：一般

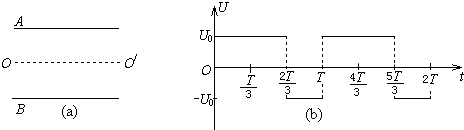

5、简答题  如图（a）所示，平行金属板A和B间的距离为d，现在A、B板上加上如图（b）所示的方波形电压，t=0时A板比B板的电势高，电压的正向值为U0，反向值也为U0，现有由质量为m的带正电且电荷量为q的粒子组成的粒子束，从AB的中点O以平行于金属板方向OO′的速度v0=

参考答案：当粒子由t=nT（n=0，1，2，…）时刻进入电场时，
向下侧移最大，则s1=qu02dm?(2T3)2+qu0dm?(2T3)?T3-qu02dm?(T3)2=7qu0T218dm
当粒子由t=nT+2T3（n=0，1，2，…）时刻进入电场时，向上侧移最大，则s2=qu02dm?(T3)2=qu0T218dm
在距离中点O′下方7qu0T218dm至上方qu0T218dm范围内有粒子打出?
打出粒子的速度都是相同的，在沿电场线方向速度大小为vy=u0qdm?T3=u0qT3dm
所以打出粒子的速度大小为v=

本题解析：

本题难度：一般
