1、选择题  下列说法正确的是
A.电荷放在电势高的地方，电势能就大
B.无论正电荷还是负电荷，克服电场力做功它的电势能都增大
C.正电荷在电场中某点的电势能，一定大于负电荷在该点具有的电势能
D.电场强度为零的点，电势一定为零

参考答案：B

本题解析：只有正电荷在电势高处电势能一定大，而负电荷在电势高处电势能一定小．故A错误．当电场力做负功时，电势能增大，B正确，一般选择无穷远处为零电势点，因此负点电荷周围的电势为负值，在其周围正电荷具有电势能为负值，负电荷具有电势能为正值，故正电荷具有的电势能一定小于负电荷具有的电势能，C错误，场强为零的地方电势不一定为零，电势为零是人为选取的．故D错误．
考点：本题考查了电势电势能的理解
点评：电势能是电场中的重要概念，要学会从多个角度进行理解，尤其注意的是电势能的大小和电荷带电量的正负有关．对于电势与场强的大小关系：两者没有关系，

本题难度：困难

2、选择题  两只电阻的伏安特性曲线如图所示，则下列说法中正确的是

A.两电阻的阻值为R1大于R2
B.两电阻串联在电路中时，R1消耗的功率小于R2消耗的功率
C.两电阻并联在电路中时，R1的电流小于R2的电流
D.两电阻串联在电路中时，R1两端电压大于R2两端电压

参考答案：B

本题解析：试题分析：本题为图象分析问题，在图中任意做一条与纵轴垂直的直线，则与两图象的交点为电流相同点，对应的横坐标得出电压值，则由欧姆定律可进行比较电阻．两电阻串联在电路中时，电流相等，两电阻并联在电路中时，电压相等．
A．由下图可知，

当电流相同时，R2两端的电压大于R1两端的电压，即U2＞U1，由欧姆定律得：?所以当电流相同时，电压越大，导体的电阻就越大，即R2＞R1．故A错误；
B．两电阻串联在电路中时，电流相等，根据P=I2R可知：R1消耗的功率小于R2消耗的功率，故B正确；
C．两电阻并联在电路中时，电压相等，根据得：R1的电流大于R2的电流，故C错误；
D．两电阻串联在电路中时，电流相等，根据A的分析可知：即U2＞U1，故D错误．
故选B．
考点：欧姆定律．
点评：本题为图象分析问题，要能从图象中得出有效信息，两电阻串联在电路中时，电流相等，两电阻并联在电路中时，电压相等．

本题难度：一般

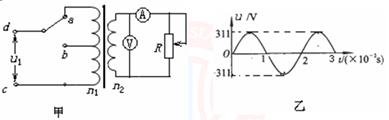

3、选择题  如图甲所示，理想变压器原副线圈的匝数比为10:1，b是原线圈的中心抽头，图中电表均为理想的交流电表，定值电阻R=10Ω，其余电阻均不计．从某时刻开始在原线圈c、d两端加上如图乙所示的交变电压。则下列说法中正确的有

A.当单刀双掷开关与a连接时，电压表的示数为31.1V
B.当单刀双掷开关与b连接且在0.01s时，电流表示数为2.2A
C.当单刀双掷开关由a拨向b时，副线圈输出电压的频率变为25Hz
D.当单刀双掷开关由a拨向b时，原线圈的输入功率变大

参考答案：BD

本题解析：试题分析：由图象可知，电压的最大值为V，交流电的周期为，所以交流电的频率为交流电的有效值为220V，根据电压与匝数程正比可知，副线圈的电压为22V，所以A错误．电流表示数为电流的有效值，不随时间的变化而变化，所以电流表的示数为，所以B正确．变压器不会改变电流的频率，所以副线圈输出电压的频率为50Hz，所以C错误．当单刀双掷开关由a拨向b时，原线圈的匝数变小，所以副线圈的输出的电压要变大，电阻R上消耗的功率变大，原线圈的输入功率也要变大，所以D正确．
故选BD
考点：变压器的构造和原理．
点评：掌握住理想变压器的电压、电流之间的关系，最大值和有效值之间的关系即可解决本题．

本题难度：困难

4、实验题  “探究导体电阻与导体长度、横截面积、材料的关系”的实验电路如图1所示，a、b、c、d是四种不同规格的金属丝。现有几根康铜合金丝和镍铬合金丝，其规格如下表所示。

参考答案：(1) BDE   (2)否，因为P端分别和触点1、2、3、4相接时，电阻两端的电压不一定相同，只有电压不变时，利用电流跟电阻成反比的关系，才能探究出导体的电阻与影响其的定量关系。

本题解析：(1)串联电路中电流相同，可以通过控制相同材料、相同横截面积下采用不同长度观察电压的差别来研究长度与电阻的关系故应选B；可以通过控制相同材料、相同长度下采用不同横截面积观察电压的差别来研究导体横截面积与电阻的关系故应选D；可以通过控制相同长度、相同横截面积下采用不同材料来研究材料的性质与导体电阻的关系故应选E。
(2)根据控制变量研究方法的要求，只有严格控制其他量保持不变时，才能通过控制一个变量的改变来观察其对另一个量的影响，从而得出科学的结论，因为P端分别和触点1、2、3、4相接时，电阻两端的电压不一定相同，只有电压不变时，利用电流跟电阻成反比的关系，才能探究出导体的电阻与影响其的定量关系。
考点：本题考查了影响导体的电阻因素、控制变量法

本题难度：一般

5、选择题  如图所示，图中实线是一簇未标明方向的由点电荷产生的电场线，虚线是某带电粒子通过该电场区域时的运动轨迹，a、b是轨迹上的两点，若带电粒子在运动过程中只受电场力作用，根据此图可做出的正确判断是(　　)

A.带电粒子所带电荷的正、负
B.带电粒子在a、b两点的受力方向
C.带电粒子在a、b两点的加速度何处较大
D.带电粒子在a、b两点的电势何处较大

参考答案：BC

本题解析：试题分析：根据轨迹弯曲方向可知电场力沿着电场线向左，所以B正确，但不知电性，所以不知电场线方向，A错。电场力与其速度方向夹角为钝角，电场力做负功，因此电势能减少，所以A点电势能大于B点电势能。由于，电势能还与电荷正负有关，所以无法判断电势高低，所以D错。根据电场线疏密可知a处电场强，b处电场弱，C正确。
考点：电场线疏密、曲线运动条件
点评：此类题型结合了曲线运动的条件，根据曲线运动判断电场力做功进而判断电势能的变化

本题难度：简单
