1、选择题  许多楼道照明灯具有这样的功能：天黑时，出现声音它就开启；而在白天，即使有声音它也没有反应，它的控制电路中可能接入的传感器是(　　)
①温度传感器?②光传感器　③声音传感器?④热传感器
A.①②
B.②③
C.③④
D.②④

2、实验题  利用电流表和电压表测定一节干电池的电动势和内电阻，要求尽量减小实验误差。

(1)应该选择的实验电路是图1中的         (选填“甲”或“乙”)。

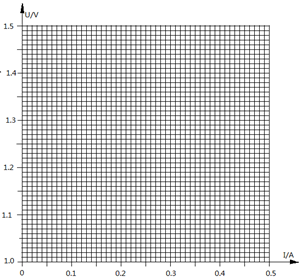

(2)某位同学记录的6组数据如下表所示，请在坐标纸上标出这6组数据的对应点，并画出U-I图线.

3、选择题  下图为某正电荷Q产生的某区域的电场线分布图, a、b是电场中的两点.将电荷量为q=5×10－8C的正点电荷（试探电荷）置于a点，所受电场力为2×10-3N，则下列判断正确的是

A.a点的场强大小为4×104N/C，方向向右
B.将点电荷q从a点移走，则该点的电场强度为零
C.b点处的电场强度小于4×104N/C
D.将电荷量为q的负点电荷放于a点，a点场强大小仍为4×104N/C，方向向左

4、实验题  （9分）在“描绘小灯泡的伏安特性曲线”的实验中，利用实验得到了8组数据，在图甲所示的I U坐标系中，通过描点连线得到了小灯泡的伏安特性曲线。
（1）根据图线的坐标数值，请在图乙中用笔画线代替导线，把实验仪器连接成完整的实验电路。

5、实验题  有一个小灯泡上标有“4 V，2 W”的字样，现在要用伏安法描绘这个灯泡的I—U图线．现有下列器材供选用：
A．电压表(0～5 V，内阻约10 kΩ)
B．电压表(0～15 V，内阻约20 kΩ)
C．电流表(0～3 A，内阻约1 Ω)
D．电流表(0～0.6 A，内阻约0.4 Ω)
E．滑动变阻器(10 Ω，2 A)
F．滑动变阻器(500 Ω，1 A)
G．学生电源(直流6 V)、开关、导线若干
（1）实验中所用电压表选     ，电流表选用      ，滑动变阻器选用     ．
（2）在虚线框内画出实验电路图，

（3）根据所画电路图，试将如上图所示的器材连成实物电路．
（4）利用实验数据绘出小灯泡的伏安特性曲线如乙图所示，分析曲线说明小灯泡电阻变化的特点：
60;
（5）若把电器元件Z和小灯泡接入如图(丙)所示的电路中时，通过Z的电流为0.22A，已知A.B两端电压恒为2.5V，则此时灯泡L的功率约为         W（保留两位有效数字）
