2、计算题  如图所示，为使带负电的点电荷q在一匀强电场中沿直线匀速地由A点运动到B点，必须对该电荷施加一个恒力F=1.2×10-4N，如图所示。若AB=20cm，37°，q=－3×10-7C，A点的电势V， (不计负电荷的重力，sin37°=0.6，cos37°=0.8)。求：

（1）B点的电势；
（2）在图中用实线画出电场线，用虚线画出通过A、B两点的等势面，并标明它们的电势；
（3）点电荷q在由A到B的过程中电势能的变化量是多少?

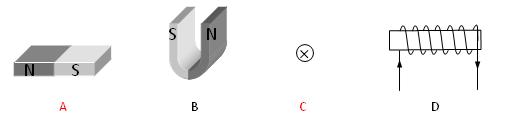

3、选择题  把一根通电的硬直导线ab放在磁场中，导线所在的区域的磁感线呈弧线，导线中的电流方向由a到b，如图所示。导线可以在空中自由移动和转动，俯视看，导线会在安培力的作用下逆时针转动。虚线框内要有产生以上弧形磁感线的场源。下列场源符合要求的是（?）

4、选择题  如图13-7-5所示，四条竖直线是一个匀强电场中的四个等势面，相邻两个等势面之间的距离为2 cm，由此可以确定场强的大小和方向是（?）

图13-7-5
A．100 V/m，竖直向下
B．100 V/m，水平向左
C．200 V/m，水平向左
D．200 V/m，水平向右

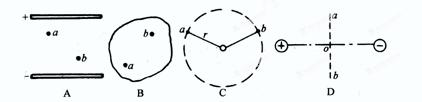

5、选择题  如图所示的图中，哪些图中a、b两点的电势相等，电场强度也相等 (? )
