1、简答题  有一金属电阻丝的阻值约为20Ω，现用以下实验器材测量其电阻率：
A．电压表V1（量程0～15V，内阻约15kΩ）
B．电压表V2（量程0～3V，内阻约3kΩ）
C．电流表A1?（量程为0～0.6A，内阻约为0.5Ω）
D．电流表A2（量程为0～50mA，内阻约为10Ω）
E．滑动变阻器R1（阻值范围0～1kΩ，允许最大电流0.2A）
F．滑动变阻器R2（阻值范围0～20Ω，允许最大电流1.0A）
G．螺旋测微器
H．电池组（电动势3V，内电阻0.5Ω）
I．开关一个和导线若干

（1）某同学决定采用分压式接法调节电路，为了准确地测量出电阻丝的电阻，电压表选______，电流表选______，滑动变阻器选______（填写器材前面的字母）；
（2）用螺旋测微器测量该电阻丝的直径，示数如图a所示，该电阻丝直径的测量值d=______mm；
（3）如图b所示，将电阻丝拉直后两端分别固定在刻度尺两端的接线柱a和b上，其间有一可沿电阻丝滑动的触头P，触头的上端为接线柱c．当按下触头P时，它才与电阻丝接触，触头的位置可在刻度尺上读出．实验中改变触头与电阻丝接触的位置，并移动滑动变阻器的滑片，使电流表A示数I保持不变，记录对应的电压表读数U．
该同学的实物连接如图c所示，他的连线是否正确，如果有错，在连接的导线上打“×”并重新正确连线；如果有导线遗漏，请添加导线，完成正确的实物连接图．
（4）利用测量数据描点作出U-L图线，如图d所示，并求得图线的斜率k．用电阻丝的直径d、电流I和斜率k表示电阻丝的电阻率ρ=______．

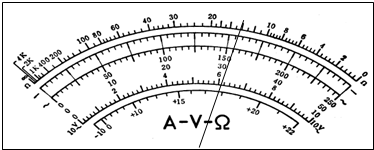

2、简答题  如图所示是学生实验用的多用表刻度盘，当选用量程为25V的电压档测量电压时，表针指于图示位置，则所测电压为______V；若选用倍率为“×100”的电阻档测电阻时，表针也指于同一位置，则所测电阻的阻值为______Ω；用多用表测电阻所运用的原理是______．

3、填空题  一个量程为0～100μA的电流表，内阻为100Ω，再给它串联一个9900Ω的电阻，将它改装成电压表，改装后电压表的量程为______V．用它来测量一段电路两端的电压时，表盘指针如图所示，这段电路两端的电压是______v．

4、选择题  如图所示，两块正对着的平行金属板之间的距离为d，两板间电势差为U，上极板带正电，下极板带负电．有三个重力不计的粒子a、b、c分别带有等量的正电荷q，以相同的速度v从两板中间沿平行于板的方向进入两板间，最终落在下极板上，落点如图所示．则（ ? ）
A．电场力对三个粒子做功相等
B．电场力对粒子a做的功为qU
C．三个粒子在电场中运动的时间相等
D．三个粒子在电场中运动的加速度相等
