1、实验题  用伏安法测某一电阻时，可以采用如图所示的甲、乙电路，考虑到电表内阻的影响是误差的主要来源之一,由图可知，电流表示数真实反映被测电阻的电流的是图______电路；电阻测量值偏大的是图________电路。若要测量一个几千欧的电阻，宜采用图_____电路。

2、实验题  一实验小组准备探究某种元件Q的伏安特性曲线，他们设计了如图1所示的电路图。请回答下列问题：
?
（1）请将图2中的实物连线按电路图补充完整。
（2）考虑电表内阻的影响，该元件电阻的测量值_________（选填“大于”、“等于”或“小于”）真实值。
（3）在电路图中闭合开关S，电流表、电压表均有示数，但无论怎样移动变阻器滑动片，总不能使电压表的示数调为零。原因可能是图中的_________（选填a、b、c、d、e、f）处接触不良。
（4）实验测得表格中的7组数据。请在坐标纸上作出该元件的I-U图线。
?
?（5）元件Q在U=0.8V时的电阻值是_________，?I-U图线在该点的切线的斜率k_________（选填“大于”、“等于”或“小于”）电阻值。

3、实验题  ．图(甲)为某同学测定额定电压为2.5V的小灯泡的I－U图线的实验电路图．


(1)根据电路图，将图(乙)中的实物连接成完整的实验电路．
(2)开关S闭合之前，图(乙)中滑动变阻器的滑片应该置于________(选填“A端”、“B端”或“AB正中间”)．
(3)已知小灯泡灯丝在27℃时电阻值约为1.5Ω，并且其电阻值与灯丝的热力学温度成正比(热力学温度T与摄氏温度t的关系为T＝273K＋t)，根据图(丙)画出的小灯泡I－U特性曲线，估算该小灯泡以额定电压工作时的温度约为________℃(保留两位有效数字)．

4、实验题  用下面给定的器材分别采用两种方法测电阻：

A.多用电表
B.伏特表（0~3V，1KΩ）
C.伏特表（0~15V，3KΩ）
D.安培表（0~0.6A，0.1Ω）
E.毫安表（0~3mA，22Ω）?
F.微安表（0~300μA，200Ω）
G.滑动变阻器（50Ω，1A）
H.蓄电池（E=3V，r≈0）
I、待测电阻Rx（约为1.5KΩ）?
J、电键一个，导线若干
（1）用多用表估测Rx，欧姆表的表盘示意图如图10所示，则欧姆表的倍率旋钮应指向?档（从×1Ω，×10Ω，×100Ω，×1KΩ中选取一档）。
（2）用伏安法测Rx ，则所选用器材应是?（填上面器材的字母）。
（3）画出用伏安法测Rx的电路图。

5、实验题  有一个小灯泡上标有“4V 2W”的字样，现在要用伏安法描绘这个灯泡的U-I图线，有下列器材供选用：
A.电压表（0～5 V，内阻10 kΩ）
B.电压表（0～10 V，内阻20 kΩ）
C.电流表（0～0.3 A，内阻1 Ω）
D.电流表（0～0.6 A，内阻0.4 Ω）
E.滑动变阻器（5 Ω，10 A）
F.滑动变阻器（500 Ω，0.2 A）
（1）实验中电压表应选用____________，电流表应选用____________，为使实验误差尽量减小，要求电压表从零开始变化且多取几组数据，滑动变阻器应选用____________（用序号字母表示）。

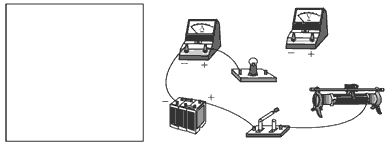

（2）请在方框内画出满足实验要求的电路图，并把图中所示的实验器材用实线连接成相应的实物电路图。
