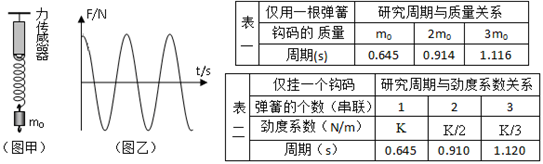

高考物理试题《门电路 传感器》考点强化练习（2017年押题版）(十) 2017-08-22 02:59:31 来源:91考试网 作者:www.91exam.org 【大 中 小】 微信搜索关注"91考试网"公众号,领30元,获取公务员、事业编、教师等考试资料40G! 1、选择题  鼠标器使用的是 A.压力传感器 B.温度传感器 C.光传感器 D.磁传感器 参考答案：C 本题解析：鼠标器使用的是光传感器，选C 本题难度：一般 2、实验题  一组同学用DIS研究“弹簧振子的振动周期和哪些因素有关”的探究过程如下： A．有同学认为：弹簧振子的质量越大，惯性越大，周期也应该越大．也有同学认为周期跟劲度系数有关。 B．设计实验：装置如图甲。准备选用的器材有：力传感器、质量为m0的钩码若干个，劲度系数为K的轻质弹簧若干个（已知n个劲度系数为的弹簧串联后的劲度系数为） C．实验过程如下： 用力将钩码向下拉一段距离后放手，钩码上下振动，力传感器上显示出力随时间的变化关系（如图乙），改变钩码的个数或用几个弹簧串联后反复实验，得到表一、表二的数据： D．同学们对实验数据进行分析、归纳后，对他们的假设进行了补充完善。问： （1）上述科学探究活动中，属于“制定计划”和“搜集证据”的环节分别是：?、?。 （2）用力传感器观测力随时间的变化关系，其目的是：?。 （3）周期T与弹簧振子质量的关系是：?。 周期T与弹簧劲度系数的关系是：?。 （4）如果，则周期表达式。 参考答案：（1）B、C （2）确定振动的周期 （3）； （4） 本题解析：此题涉及力学实验测定弹簧振子的振动周期和哪些因素有关。在探究活动中，A是在猜想假设，B在制定计划，C是获得数据，搜集证据，D为数据处理。所以选BC。用力传感器观测力随时间的变化关系，为了获得确定振动的周期，从而推测周期与哪些因素有关。。有表格数据可以看出规律，周期的平方与振子质量成正比，周期的平方与弹簧劲度系数成反比。可以假设带入数据解得a=6.28，所以周期表达式为。本题考查了实验设计操作实验数据处理，有一定难度。 本题难度：一般 3、选择题  如图所示，当在一个“门”电路的输入端A、B输入图示波形的电势信号后，其输出端Z输出了图示波形的电势信号．由此可以判断，该门电路是（　　） A．“或”门 B．“与”门 C．“非”门 D．“与非”门

参考答案：由图可知，当AB中有一个为高电平时，输出Z即为高电平；符合或门的性质；
故选：A．

本题解析：

本题难度：简单

4、选择题  在照明电路中，为了安全，一般在电度表后面电路上安装一个漏电保护器，如图5-1所示，当漏电保护器的ef两端没有电压时，脱扣开关K能始终保持接通，当ef两端有电压时，脱扣开关立即断开，下列说法中正确的是

图5-1
A．当用户的电流超过一定值时，脱扣开关会自动断开，即有过流保护作用
B．当火线和零线间的电压太高时，脱扣开关会自动断开，即有过压保护作用
C．站在地面上的人触及b线时，脱扣开关会自动断开，起保护作用
D．当站在绝缘物上的人两手分别触到b线和d线，脱扣开关会自动断开，起保护作用

参考答案：C

本题解析：火线与零线电流相等时，铁芯中的磁通量为零，脱扣开关得不到信号电压，只有当人触及b点时，也就是用户的火线上时，铁芯中的磁通量不为零，脱扣开关得到电压，控制器就能工作，断开电源.

本题难度：简单

5、选择题  如图所示的门电路符号，下列说法中正确的是(　　)

A．甲为“非”门、乙为“与”门、丙为“或”门
B．甲为“与”门、乙为“或”门、丙为“非”门
C．甲为“非”门、乙为“或”门、丙为“与”门
D．甲为“或”门、乙为“与”门、丙为“非”门

参考答案：C

本题解析：甲为“非”门、乙为“或”门、丙为“与”门．非门的特点输入状态和输出状态相反，与门的特点几个条件都满足，事件才能发生，或门得特点只要一个条件满足，事件就能发生．
根据各种门电路的符号，知甲是“非”门，乙是“或”门，丙是“与”门．
故选C．
点评：解决本题的关键掌握各种门电路的符号及特点．

本题难度：简单
