1、简答题  如图所示，质量为m的单匝正方形线圈，其边长为L，在距底边2L的匀强磁场上方由静止开始自由下落，设线圈下落过程中线框平面始终位于纸面内且底边保持水平，当线框的底边刚进入磁场区域时，恰能在匀强磁场中做匀速运动．若磁场的磁感应强度为B，求：
（1）线圈的电阻多大？
（2）线圈进入磁场的过程中单位时间内有多少机械能转化为电能？

2、计算题  如图所示，两根正对的平行金属直轨道MN、M′N′位于同一水平面上，两轨道之间的距离l=0.50m．轨道的MM′端之间接一阻值R=0.40Ω的定值电阻，NN′端与两条位于竖直面内的半圆形光滑金属轨道NP、N′P′平滑连接，两半圆轨道的半径均为R0=0.50m．直轨道的右端处于竖直向下、磁感应强度B=0.64T的匀强磁场中，磁场区域的宽度d=0.80m，且其右边界与NN′重合．现有一质量m=0.20kg、电阻r=0.10Ω的导体杆ab静止在距磁场的左边界s=2.0m处．在与杆垂直的水平恒力F=2.0N的作用下ab杆开始运动，当运动至磁场的左边界时撤去F，结果导体ab恰好能以最小速度通过半圆形轨道的最高点PP′．已知导体杆ab在运动过程中与轨道接触良好，且始终与轨道垂直，导体杆ab与直轨道之间的动摩擦因数μ=0.10，轨道的电阻可忽略不计，取g=10m/s2，求： ?
（1）导体杆刚进入磁场时，通过导体杆上的电流大小和方向；
（2）导体杆穿过磁场的过程中通过电阻R上的电荷量；
（3）导体杆穿过磁场的过程中整个电路产生的焦耳热．?

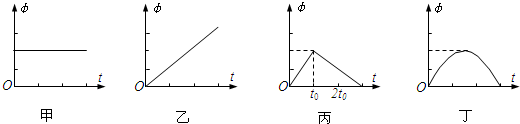

3、选择题  穿过闭合回路的磁通量Φ随时间t变化的图象分别如图甲、乙、丙、丁所示，下列关于回路中产生的感应电动势的论述，正确的是（　　）

A．图甲中回路产生的感应电动势恒定不变
B．图乙中回路产生的感应电动势一直在变大
C．图丙中回路在0～t0时间内产生的感应电动势大于t0～2t0时间内产生的感应电动势
D．图丁中回路产生的感应电动势可能恒定不变

4、选择题  如图所示，虚线为磁感应强度大小均为B的两匀强磁场的分界线，实线MN为它们的理想下边界。边长为L的正方形线圈电阻为R，ab边与MN重合，且可以绕过a点并垂直线圈平面的轴以角速度ω匀速转动，则下列说法正确的是

[? ]
A．从图示的位置开始逆时针转动180°的过程中，线框中感应电流方向始终为逆时针
B．从图示的位置开始顺时针转动90°到180°这段时间内，线圈完全在磁场中无感应电流
C．从图示的位置顺时针转动180°的过程中，线框中感应电流的最大值为
D．从图示的位置开始顺时针方向转动270°的过程中，通过线圈的电量为

5、计算题  两根光滑的长直金属导轨导轨MN、M"N"平行置于同一水平面内，导轨间距为l，电阻不计，M、M"处接有如图所示的电路，电路中各电阻的阻值均为R，电容器的电容为C。长度也为l、阻值同为R的金属棒ab垂直于导轨放置，导轨处于磁感应强度为B、方向竖直向下的匀强磁场中。ab在外力作用下向右匀速运动且与导轨保持良好接触，在ab运动距离为s的过程中，整个回路中产生的焦耳热为Q。求：
（1）ab运动速度v的大小；
（2）电容器所带的电荷量q。
