1、填空题  下图中螺旋测微器的读数为         mm。

参考答案：5.200

本题解析：略

本题难度：简单

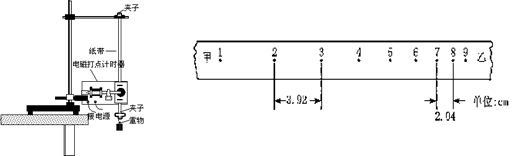

2、实验题  （8分）某同学用如图所示的装置测定重力加速度：

①电磁打点计时器的工作电压为交流          ，频率为             。
②打出的纸带如图所示，实验时纸带的       端应和重物相连接。（选填“甲”或“乙”）
③实验中在纸带上连续打出点1、2、3、……、9，如图所示，由纸带所示数据可算出实验时的加速度为
        m/s2(保留两位有效数字)。

参考答案： ① 4V-6V ，50HZ ；② 乙  ；③ 9.4

本题解析：①根据电磁打点计时器的构造和工作原理可知，其工作电源为交流4-6V．故答案为：4-6V．
②从纸带上可以发现从左端到右端，相邻的计数点的距离越来越小，也就是说明速度越来越小，与重物相连接的纸带先打出点，速度较小，所以实验时纸带的右端端通过夹子和重物相连接．故答案为：乙．
③根据运动学公式得：，有：，将，，，带入解得：，故答案为：9.4。
考点：本题考查了打点计时器的使用、用判别式求匀变速直线运动的加速度。

本题难度：一般

3、实验题  如图4—lO所示为用频闪摄影方法拍摄的研究物体做平抛运动规律的照片。图中A、B、C为三个同时由同一点出发的小球。AA

参考答案：

本题解析：

本题难度：一般

4、实验题  某同学要进行探究小车速度随时间变化的规律实验，请在下面列出的实验器材中，选出本实验中不需要的器材填在横线上(填编号)：
①打点计时器  ②天平  ③交流电源 ④直流电源  ⑤细绳和纸带  ⑥钩码和小车  ⑦秒表  ⑧一端有滑轮的长木板  ⑨刻度尺

参考答案：2、4、7

本题解析：要计算速度则需要知道位移和时间，所以要打点计时器、交流电源、细绳及纸带、钩码、木板，刻度尺。其他仪器不需要了
考点：通过打点计时器测速度
点评：本题考查了通过打点计时器测速度的仪器的选择。

本题难度：一般

5、填空题  在“验证机械能守恒定律”的实验中，有如下可供选择的实验器材：铁架台，电火花打点计时器，纸带，电源，秒表等．其中不必要的器材是    ▲   ，在实验数据处理时，得到重锤动能的增量总小于重锤势能的减少量，其原因可能是：
    ▲                 ▲                  ▲             ．

参考答案：秒表(2分)；由于摩擦阻力、振针阻力、空气阻力等原因(2分。只要答对其中一点即可)。

本题解析：略

本题难度：一般
