1、实验题（10分）为了测量某高内阻电源的电动势E和内阻r(电动势约5V、内电阻约500Ω),现提供下列器材：
A．待测电源
B．电压表V(0-3V，内阻约几千欧)
C．电流表A(10mA，RA=10Ω)
D．电阻箱R0(0-9999.9Ω)

E．滑动变阻器R1(0-20Ω)?
F．滑动变阻器R2(0-1000Ω)
G．开关及导线?
H．干电池若干节(内阻很小)

(1)实验中需要将电压表改装。首先测定其内阻，某同学采用图甲所示的电路，电源为干电池组，开关S闭合前，电阻箱R0的阻值应该调到___________(选填“零”或“最大”)。闭合开关，调节电阻箱，当电压表指针满偏时，阻值为R01=2950Ω；当电压表指针半偏时，阻值为R02=8900Ω。则电压表内阻RV=______Ω。
(2)采用图乙所示电路测量电源电动势和内阻。电阻箱R0与电压表串联构成量程为6V的电压表，则R0=_______________Ω；滑动变阻器应选____________________(选填“R1”或“R2”)。
(3)根据实验测得数据，作出电源路端电压U和电流I变化的图象如图丙所示，由图象可知E=___________V，r=________Ω。

2、实验题（9分）某实验小组利用一滑动变阻器和未知内阻的电流表测量多用电表“×1KΩ”挡对应电源的电动势和多用电表的内阻。

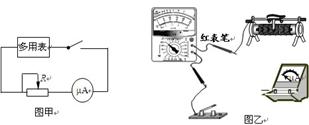

（1）?该小组采用图甲的电路进行实验，请根据图甲将图乙的实物图连接好。

（2）实验步骤如下：
a. 把多用电表的选择开关拨到欧姆档的“×1KΩ”位置，将红黑表笔?。
b.按照电路图连接好电路。
c.接通开关，调节滑动变阻器，读出?和?的数值并记录。
d.改变滑动变阻器的阻值，重新读数并记录。
e.根据实验原理列出表达式代入数值进行计算。
①将上述步骤补充完整：a.?；
c.?、?
②实验原理表达式为（说明式中各个物理量的含义）?
③右图是在某次实验欧姆表表盘示意图，欧姆表的读数为?

3、实验题小明同学用如图甲所示的电路研究灯泡L(2．4V，1.0W)的伏安特性，并测出该灯泡在额定电压下正常工作时的电阻值。

(1)在闭合开关S前，滑动变阻器触头应放在?端。(选填“a”或“b”)
(2)根据电路图，请在图乙中将实物图补充完整。
(3)实验后作出的U-I图象如图丙所示，灯泡在额定电压下工作时的电阻值R=?(结果保留两位有效数字)，该测量值比真实值偏??(选填“大”或“小”)，丙图中图线发生弯曲的主要原因是?。

4、填空题量程为3V的电压表，其内阻约为3kΩ，现要求测出该电压表内阻的值，并有尽可能高的测量精确度，现有下列器材

器材代号	规?格电池（E1）电动势1.5V，内阻不计电池（E2）电动势6V，内阻不计电流表（A1）量程1.0mA，内阻约为400Ω 电流表（A2）量程10mA，内阻约为40Ω 滑动变阻器（R1）总阻值1700Ω，额定电流0.5A 滑动变阻器（R2）总阻值50Ω，额定电流1A 变阻箱（R3）总阻值0.1-999.9Ω，额定电流0.2A 变阻箱（R4）总阻值0.1-9999.9Ω，额定电流0.2A 开关S及导线

（1）选用给定的一些器材，设计两个易于操作的电路，要求画出电路图并标出所用器材的代号．
（2）实验中应测量的物理量为______
（3）实验中测出电压表内阻的测量式为______．

5、选择题有一个灵敏电流表的内阻是Rg=200Ω，满刻度电流值是Ig=500?，现欲把这电流表改装成量程为1.0V的电压表，正确的方法是（?）
A．应串联一个0.1Ω的电阻
B．应并联一个0.1Ω的电阻
C．应串联一个1800Ω的电阻
D．应并联一个1800Ω的电阻
