1、简答题  某物理小组准备探究某种元件Q（标有4V，2W字样）的伏安特性曲线，他们找来了下列器材：
A、电压表V1（0～5V，内阻约10kΩ）
B、电压表V2（0～10V，内阻约20kΩ）
C、电流表A（0～0.6A，内阻约0.4Ω）
D、滑动变阻器R1（5Ω，1A）
E、滑动变阻器R2（500Ω，0.2A）
（1）实验中电压表选用______，为使实验误差尽量减小，要求电压从零开始变化且多取几组数据，滑动变阻器应选用______（均填器材前的序号）．
（2）请将图中的实物连线补充完整．
（3）检查实验电路连接正确，然后闭合开关，调节滑动变阻器滑片，发现电流表和电压表指针始终不发生偏转．在不断开电路的情况下，检查电路故障，应该使用多电表的______挡；检查过程中将多用电表的红、黑表笔与电流表“+”、“-”接线柱接触时，多用电表指针发生较大角度的偏转，说明电路故障是______．

参考答案：（1）灯泡两端的电压最大是4V，故电压表应选用A：V1，
由题意可知，电流电压是从零开始变化的，故应选用分压接法，故滑动变阻器应选用D：R1；
（2）由原理图可知，滑动变阻器采用了分压接法，即先将下面两个固定的接线柱接在电源两端；再将用电器的一端接在上面任意一个接线柱上，另一端接到下面任意一个接线柱上；同时电流表采用外接法，注意电表的正极流入；实物图如图；
（3）实验电路连接正确，闭合开关，调节滑动变阻器滑动头，发现电流表和电压表指针始终不发生偏转，说明电路存在断路．在不断开电路的情况下，应该使用多用电表直流电压挡检查电路故障；检查过程中将多用表的红、黑表笔与电流表“+”、“-”接线柱接触时，多用电表指针发生较大角度的偏转，说明电路故障是电流表断路．
故答案为：（1）A，D；（2）如图：（3）直流电压；电流表断路．

本题解析：

本题难度：一般

2、实验题  （5分）在做“测定金属丝的电阻率”的实验中，若待测电阻丝的电阻约为5，要求测量结果尽量准确，提供以下器材供选择：
A．电池组（3V，内阻约1）
B．电流表（0—3A，内阻约0.0125）
C．电流表（0—0.6A，内阻约0.125）
D．电压表（0—3V，内阻约4 k）
E．电压表（0—15V，内阻约15 k）
F．滑动变阻器（0—20，允许最大电流1A）
G．滑动变阻器（0—2000，允许最大电流0.3A）
H．开关、导线若干
（1）实验时电流表、电压表和滑动变阻器应分别选取?、?和?．（填写仪器前字母代号）
（2）测电阻时，电流表、电压表、待测电阻在组成测量电路时，应采用电流表?（选填“内”或“外”）接法，测量值比真实值偏?（选填“大”或“小”）

参考答案：（1） ?C? D? F??（2） 外 ??小?

本题解析：解决本题的关键是掌握器材选取的原则，以及知道电流表内外接的区别，会进行误差分析．
（1）通过安全、精确的原则选择电流表、电压表的量程以及滑动变阻器．由于电动势是3 V，用3 V量程的电压表D；因为电阻丝的电阻大约为5Ω，如果把3 V的电动势全加在电阻丝上，电流才是0.6 A，因此用量程是0.6 A的电流表C；此题中金属丝的电阻大约为5Ω，为了减小实验误差，应选10Ω的滑动变阻器F，所以实验时电流表、电压表和滑动变阻器应分别选取CDF；
（2）因为待测电阻与电流表和电压表内阻相比较，远小于电压表的内阻，属于小电阻，属于电流表采用外接法误差较小．此时由于电压表起分流作用，电流表测量通过电阻的电流偏大，根据欧姆定律，则测量值比真实值偏小．

本题难度：一般

3、实验题  （共8分）某同学用电流表和电压表测干电池的电动势和内阻时，连接电路的实物图如图所示。

（1）指出该同学接线中错误的和不规范的做法是?；
A.滑动变阻器，不起变阻作用
B.电流表接线有错
C.电压表量程选用不当
D.电压表接线有错
（2）在答题卡线框内画出这个实验的正确电路图。
（3）实验桌上有下列三种器材，需要选择
A.新电池一节
B.旧电池一节
C.滑动变阻器（10Ω,2A）?
D.滑动变阻器（500Ω,2A）
E.电压表（3V，3000Ω）? F.电压表（3V，5000Ω）
为了减小实验误差，则干电池、滑动变阻器和电压表应分别选用?（只填序号）。

参考答案：（1）AD；（2）如图所示；（3）B；C；F；

本题解析：（1）由图可以看出，变阻器将下端的两个接线柱接入了电路中，故它起不到变阻的作用，A是一个，再看电压表，电源的正极接到了电压表的负接线柱上了，故电压表的接线有错，D也是一个；
（2）正确的电路图在画时要按照一定的方向来画会更好一些，其电路图如图所示。
（3）选择电池时尽量选择旧电池，因为旧电池的内阻较大些，容易测量；滑动变阻器尽量小一些，使得电路中的电流不至于太小，便于读数；电压表的内阻尽量大一些，使得其分得的电流小一些，读数全更精确，故器材分别选取B、C、F。

本题难度：一般

4、选择题  某同学在研究三种导电元件的伏安特性时，他根据实验所测得的数据，分别绘制了I－U图线，如图甲、乙、丙所示，下列说法正确的是(　　)

A．图甲的元件可以作为标准电阻使用
B．图乙的电阻随电压升高而减小
C．图丙的电阻随电压升高而增大
D．图乙可能是半导体元件

参考答案：A

本题解析：因甲元件的线是直线，说明电阻随电压的变化不变，电阻阻值比较稳定，故可作为标准电阻，故A正确，因线的斜率倒数表示电阻值的变化，乙的阻值随电压升高而增大，丙的阻值随电压升高而降低，BC错误；因为半导体元件的电阻是随着电压的升高而减小的，D错误图像的理解

本题难度：一般

5、简答题  用图中给出的器材，测量一只标有“3V、0.6W”的小灯泡正常发光时的电阻R1．实验过程要求尽量减小误差（滑动变阻器最大阻值为10Ω；电源电动势为12V，内阻为1Ω；电流表内阻约为1Ω，电压表的内阻约为10kΩ）．

①电流表应选用的量程是______?A（选填“0.6”或“3”），电压表应选用的量程是______?V（选填“3”或“15”）；

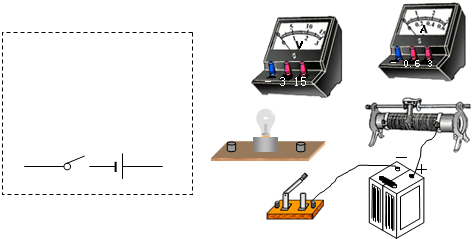

②请将你设计的实验电路图，画在左下方的虚线框中；
③根据②中的电路图，用笔画线代替导线，完成图中的实物连接；
④若小灯泡发光较暗时的电阻为R2，判断出R1与R2的大小关系是R1______R2（选填“大于”、“等于”或“小于”）．

参考答案：①灯泡的额定电流I=PU=0.63A=0.2A，则电流表的量程选择0.6A．灯泡的额定电压为3V，则电压表选择的量程为3V．

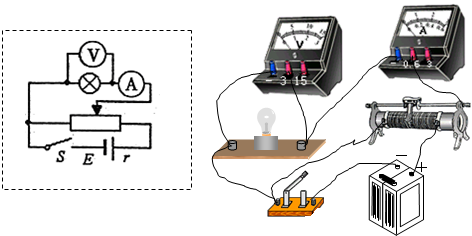

②若滑动变阻器采用限流法接法，滑动变阻器移动最大值时，灯泡两端的电压都超过灯泡的额定电压，所以滑动变阻器采用分压式接法；灯泡的内阻大约为15Ω，与电流表内阻相当，属于小电阻，所以电流表采用外接法．
③根据电路图连接实物图．
④正常发光时，电流比较大，灯丝的电阻率大，此时的电阻较大，所以R1＞R2．
故答案为：①电流表量程?0.6?A，电压表量程是?3?V；
②画电路路
③完成实物连接；


④大于

本题解析：

本题难度：一般
