1、实验题 （8分）某同学设计了一个如图甲所示的实验电路，用以测定电电动势和内阻，使用的实验器材为：待测干电池组（电动势约3 V）、电流表（量程0．6A，内阻小于l
）、电阻箱（0～99．99 ）、滑动变阻器（0～l00）、单刀双掷开关、单刀单掷开关各一个及导线若干．考虑到干电池的内阻较小，电流表的内阻不能忽略．
（1）该同学按图甲连线，首先利用 半偏法测量电流表内阻，闭合开关K，将开关S置于 位置，调节滑动变阻器使电流表满偏，再保持滑动触头不动，将开关S置于 位置，调电阻箱使电流表半偏，测得电阻箱读数为R0．
（2）简要写出利用图甲所示电路测量电电动势和内阻的实验步骤：（要求用图像法处理数据）
① ；② （3）该同学作出了电流的倒数1/I与电阻R的图像，此图像是一条直线，若其斜率为k，与纵轴截距为b，则电源电动势E＝ ，内阻r＝ 。
2、实验题 利用以下器材做“测定电池的电动势和内阻”实验中
干电池：电动势约为1.5V；
单刀单掷开关一个；
滑动变阻器：最大阻值为20Ω；
电压表V：量程3V，内阻约为3kΩ；
电流表A1：量程0.6A，内阻约为1Ω；
电流表A2：量程1mA，内阻约为50Ω；
导线若干。
（1）请选择合适的器材，在答题纸相应位置用规范的元器件符号画出实验电路图，并解释滑动变阻器在实验中的功能_________________________。
（2）某同学测定了下表所示的5组数据，请选择合适的坐标系，做出U－Ｉ图像，并解释你这样选择的理由________________________。并根据你做出的U－Ｉ图像求出电源电动势________V ，内阻_________Ω
序号
项目
| 1
| 2
| 3
| 4
| 5
|
U/V
| 1.40
| 1.30
| 1.20
| 1.10
| 1.00
|
I/A
| 0.10
| 0.20
| 0.31
| 0.39
| 0.50
|
3、实验题 “探究导体电阻与导体长度、横截面积、材料的关系”的实验电路如图1所示，a、b、c、d是四种不同规格的金属丝。现有几根康铜合金丝和镍铬合金丝，其规格如下表所示。
编号
| 材 料
| 长度
（m）
| 横截
面积
(mm2)
|
A
| 镍铬合金
| 0.8
| 0.8
|
B
| 镍铬合金
| 0.5
| 0.5
|
C
| 镍铬合金
| 0.3
| 0.5
|
D
| 镍铬合金
| 0.3
| 1.0
|
E
| 康铜丝
| 0.3
| 0.5
|
F
| 康铜丝
| 0.8
| 0.8
|
（1）实验时某同学选择了表中的编号C与其他三种规格进行研究，电路图中四种金属丝中的其他三种规格应选表格中的 （用编号表示另三个，任意顺序填写）。
（2）在相互交流时，有位学生提出用如图2所示的电路，只要将图2中P端分别和触点1、2、3、4相接，读出电流，利用电流跟电阻成反比的关系，也能探究出导体电阻与影响其因素的定量关系，你认为上述方法是否正确___________(填“是”或“否”)，如正确请说出理由；若不正确，请说出原因 。
4、实验题 用伏安法测电源电动势和内电阻，由实验数据做出如图所示图线，由图可知，该电源的电动势E=________V,电源的内电阻
=_________
．
5、实验题

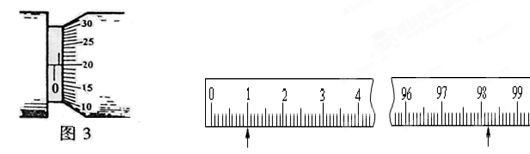

【小题1】用螺旋测微器测圆金属丝直径d时，示数如图所示，此示数为 mm。
【小题2】在“测定金属的电阻率”的实验中，需要测量金属丝的长度Ｌ和直径d。现用最小分度为1mm的米尺测量金属丝的长度，图中箭头所指位置是拉直的金属丝两端在米尺上相对应的位置，测得的金属丝长度Ｌ为＿＿＿mm。
【小题3】下图是电表的刻度盘。若当时使用的是该表的0-3V量程，那么读数为 ；若当时使用的是该表的0-0.6A量程，那么电表读数为 。
【小题4】实验中应测出的物理量是 ；电阻率的计算公式为ρ= 。（用测量量的字母表示）
