1、简答题  在用电流场模拟静电场等势线的实验中，电源应选用______，电表应选用______．（用选项的字母表示）
A．6V的交流电源
B．6V的直流电源
C．100V的直流电源
D．量程是0～0.5A，零刻度在刻度盘中央的电流表
E．量程是0～300μA，零刻度在刻度盘中央的电流表．

参考答案：A、B、C本实验的原理是利用恒定电流场模拟静电场，所以6V的直流电源．故AC错误，B正确．
D、E由于导电纸上任一点与基准点的电势差较小，为了找到等势点，需要量程0-300μA，零刻度在刻度盘中央的灵敏电流表．故D错误，E正确．
故答案为：B、E

本题解析：

本题难度：一般

2、实验题  多用电表是实验室和生产实际中常用的仪器。

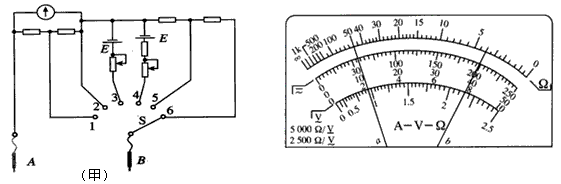

（1）如图甲是一个多用电表的内部电路图，在进行电阻测量时，应将S拨到__________或__________两个位置，在进行电压测量时，应将S拨到__________或__________两个位置。
（2）使用多用电表进行了两次测量，指针所指的位置分别如图中a、b所示。若选择开关处在“×10Ω”的电阻档时指针位于a，则被测电阻的阻值是__________Ω。

参考答案：（1）3，4，5，6　　　
（2）500

本题解析：

本题难度：一般

3、简答题  在“测定金属丝的电阻率”的实验中，为了安全、准确、方便地完成实验．
（1）除电源（电动势为3V，内阻很小）、电压表V（量程3V，内阻约3kΩ）、电流表A（量程0.6A，内阻约1Ω），待测金属丝（约5Ω）、导线、开关外，滑动变阻器应选用______（选填下列器材的字母符号）．
①滑动变阻器R1（总阻值10Ω）；
②滑动变阻器R2（总阻值100Ω）．
（2）若用螺旋测微器测得金属丝的直径D的读数如图1所示，则读数为______mm．

（3）若用图2所示的电路测量金属丝的电阻，电压表的左端应与电路中的______点相连（选填“a”或“b”）．
（4）若测得金属丝的长度为L，直径为D，电压表和电流表读数分别为U和I，请用上述直接测量的物理量写出电阻率ρ的计算式ρ=______．

参考答案：（1）：根据闭合电路欧姆定律可知，电路中需要的最大电阻为：
Rmax=E13IA=313×0.6Ω=15Ω，所以变阻器应选R1；
（2）：螺旋测微器的读数为：D=0.5mm+40.0×0.01mm=0.900mm；
（3）：由于待测金属丝的阻值满足RVRx＞RxRA，所以电流表应用外接法，即电压表的左端应与b点相连；
（4）：根据R=UI以及R=ρL14πD2
可得：ρ=πUD24IL；
故答案为：（1）R1
（2）0.900
（3）b
（4）πUD24IL

本题解析：

本题难度：一般

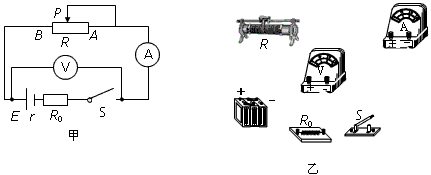

4、实验题  某同学在用电流表和电压表测电池的电动势和内阻的实验中，串联了一只2.5Ω的保护电阻R0，实验电路如甲图所示。
（1）按图甲电路原理图将图乙实物连接起来；

（2）该同学按上述电路正确连接好实验电路，合上开关S后，当滑动变阻器的滑动触头P由A端向B端逐渐滑动时，发现电流表的示数逐渐增大，而电压表的示数几乎不变，直到当滑动触头P滑至临近B端时，电压表的示数急剧变化，出现上述情况的原因是______________________；

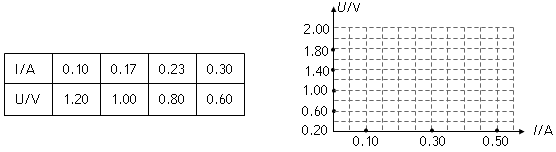

（3）该同学顺利完成实验，测出的数据如下表所示。请你根据这些数据帮他在下面坐标图中画出U-I图象，并由图得出电池的电动势E=___________V，内阻r=___________Ω；

（4）考虑电表本身电阻对测量结果的影响，造成本实验的系统误差的原因是___________（选填“电流表的分压”或“电压表的分流”） 。

参考答案：（1）（2）滑动变阻器的总电阻太大（3），1.50，0.50 （4）电压表的分流

本题解析：

本题难度：一般

5、选择题  蓄电池的电动势为2V，干电池的电动势为1.5V，这表明（ ? ）
A．在相同的时间内蓄电池比干电池转化更多的化学能
B．在相同的电量通过电池时，蓄电池比干电池转化更多的化学能
C．在相同的电流通过电池时，蓄电池比干电池转化更多的化学能
D．蓄电池转化化学能的本领比干电池大

参考答案：BD

本题解析：

本题难度：简单
