1、计算题  图示为示波管的部分示意图，竖直YY"和水平XX"偏转电极的板长都为l=4 cm，电极间的距离都为d=1 cm，YY"、XX"板的右端到荧光屏的距离分别为18 cm和12 cm，两偏转电场间无相互影响。电子束通过A板上的小孔沿中心轴线进入偏转电极时的速度v0=1.6×107 m/s，元电荷的电荷量e=1.6×10-19 C，电子的质量 m=0.91×10-30 kg。当偏转电极上不加电压时，电子束打在荧光屏上的O点。
(1)令偏转电极XX"上电压为零，要使电子束不打在偏转电极YY"的极板上，加在偏转电极YY"上的偏转电压U不能超过多大？
(2)若在偏转电极XX"上加Ux=45.5sin(100πt)V的电压，在偏转电极YY"上加Uy=45.5cos(100πt)V的电压，求电子在荧光屏上的x、y坐标随时间变化的关系式。

2、选择题  如图所示，示波器是一种常见的电学仪器，可以在荧光屏上显示出被检测的电压随时间的变化情况。电子经电压U1加速后进入偏转电场。下列关于所加竖直偏转电压U2、水平偏转电压U3与荧光屏上所得的图形的说法中不正确的是（ ? ）


A．如果只在U2上加上图甲所示的电压，则在荧光屏上看到的图形如图A所示
B．如果只在U3上加上图乙所示的电压，则在荧光屏上看到的图形如图B所示
C．如果同时在U2和U3上加上图甲、乙所示的电压，则在荧光屏上看到的图形如图C所示
D．如果同时在U2和U3上加上图甲、乙所示的电压，则在荧光屏上看到的图形如图D所示

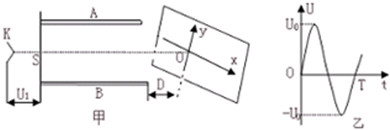

3、简答题  示波器是一种多功能教学仪器，可以在荧光屏上显示出被检测的电压波形．它的工作原理等效成下列情况：如图甲所示，真空室中电极K发出电子（初速不计），经过电压为U1的加速电场后，由小孔S沿水平金属板A．B间的中心线射入板中．板长L，相距为d，在两板间加上如图乙所示的正弦交变电压，前半个周期内B板的电势高于A板的电势，电场全部集中在两板之间，且分布均匀．在每个电子通过极板的极短时间内，电场视作恒定的．在两极板右侧且与极板右侧相距D处有一个与两板中心线垂直的荧光屏，中心线正好与屏上坐标原点相交．当第一个电子到达坐标原点O时，使屏以速度v沿-x方向运动，每经过一定的时间后，在一个极短时间内它又跳回初始位置（可忽略不计），然后重新做同样的匀速运动．已知电子的质量为m，电荷量e，不计电子的重力，求：
（1）电子进入AB板时的初速度．
（2）要使所有的电子都能打在荧光屏上，图乙中电压的最大值U0需满足什么条件？
（3）要使荧光屏上始终显示一个完整的波形，荧光屏必须每隔多长时间回到初始位置？计算这个波形的峰值和长度．

4、选择题  示波器是一种常见的电学仪器，可以在荧光屏上显示出被检测的电压随时间变化的情况．电子经电压u1加速后进入偏转电场．下列关于所加竖直偏转电压u2、水平偏转电压u3与荧光屏上所得的图形的说法中不正确的是（ ? ）


A．如果只在u2上加上甲图所示的电压，则在荧光屏上看到的图形如图（a）
B．如果只在u3上加上乙图所示的电压，则在荧光屏上看到的图形如图（b）
C．如果同时在u2和u3上加上甲、乙所示的电压，则在荧光屏上看到的图形如图（c）
D．如果同时在u2和u3上加上甲、乙所示的电压，则在荧光屏上看到的图形如图（d）

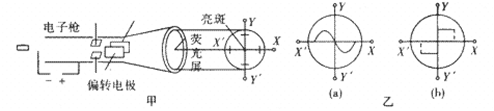

5、选择题  示波管的内部结构如图甲所示。如果在偏转电极XX/、YY/之间都没有加电压，电子束将打在荧光屏中心．如果在偏转电极XX/之间和YY/之间加上图丙所示的几种电压，荧光屏上可能会出现图乙中(a)、(b)所示的两种波形。则


A．若XX/和YY/分别加电压(3)和(1)，荧光屏上可以出现图乙中(a)所示波形
B．若XX/和YY/分别加电压(4)和(1)，荧光屏上可以出现图乙中(a)所示波形
C．若XX/和YY/分别加电压(3)和(2)，荧光屏上可以出现图乙中(b)所示波形
D．若XX/和YY/分别加电压(4)和(2)，荧光屏上可以出现图乙中(b)所示波形
