1、选择题  如图所示的示波管,当两偏转电极XX′?YY′电压为零时,电子枪发射的电子经加速电压加速后会打在荧屏上的正中间(图示坐标的O点,其中x轴与XX′电场的电场线重合,x轴正方向垂直于纸面指向纸内,y轴与YY′电场的电场线重合).若要电子打在图示坐标的第Ⅲ象限,则? (? )

A．X′?Y极接电源的正极,X?Y′接电源的负极
B．X′?Y′极接电源的正极,X?Y接电源的负极
C．X?Y极接电源的正极,X′?Y′接电源的负极
D．X?Y′极接电源的正极,X′?Y接电源的负极

2、选择题  如图所示的是示波管工作原理图：电子经电场加速后垂直射入偏转电场，若加速电压为U1，偏转电压为U2，偏转电场的极板长度与极板间的距离分别为L和d，取“单位偏转电压引起的偏转距离”来描述示波管的灵敏度（该距离越大则灵敏度越高），则下列哪种方法可使示波管的灵敏度提高

[? ]
A．增大U1
B．增大U2
C．减小L
D．减小d

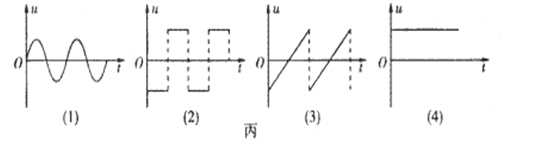

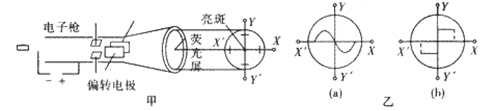

3、选择题  示波管的内部结构如图甲所示。如果在偏转电极XX/、YY/之间都没有加电压，电子束将打在荧光屏中心．如果在偏转电极XX/之间和YY/之间加上图丙所示的几种电压，荧光屏上可能会出现图乙中(a)、(b)所示的两种波形。则


A．若XX/和YY/分别加电压(3)和(1)，荧光屏上可以出现图乙中(a)所示波形
B．若XX/和YY/分别加电压(4)和(1)，荧光屏上可以出现图乙中(a)所示波形
C．若XX/和YY/分别加电压(3)和(2)，荧光屏上可以出现图乙中(b)所示波形
D．若XX/和YY/分别加电压(4)和(2)，荧光屏上可以出现图乙中(b)所示波形
