1、填空题  电流的方向如何规定的？（8分）

参考答案：习惯上规定正电荷定向移动的方向为电流的方向

本题解析：略

本题难度：简单

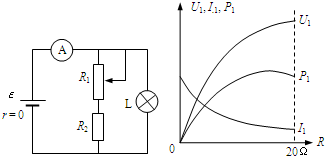

2、简答题  在如图所示电路中，电源电动势为ε=6V，内阻不计，小灯L上标有“6V，0.3A”字样，滑动变阻器R1的阻值范围是0-20Ω，电阻R2上标有“15Ω，4A”字样，电流表的量程为0-0.6A．甲、乙两同学在讨论滑动变阻器功率的取值范围时，甲同学认为：由于电流表允许通过的最大电流为0.6A，所以通过R1的最大电流为
I1m=IAm-IL=0.6A-0.3A=0.3A，
这时滑动变阻器R1两端的电压为?
U1m=ε-I1m?R2=6V-0.3×15V=1.5V
因此，滑动变阻器的最大功率为P1m=I1m?U1m=0.3×1.5W=0.45W．
乙同学不同意甲同学的看法，他认为滑动变阻器的功率决定于通过它的电流和它两端电压的乘积，即P1=I1?U1，电流最大时功率未必最大，只有电流、电压的乘积最大时，功率才最大，如图所示．
你认为甲、乙两位同学中，哪位同学的看法正确，如果你认为甲同学正确，请简述他正确的理由；如果你认为乙同学正确，请求出滑动变阻器R1的最大功率P1m．

参考答案：甲同学的看法错，乙同学的看法正确．?
当通过R1的电流为I1时，
两端的电压为?U1=E-I1?R2?
这时?P1=I1?U1=I1（ε-I1?R2）=-I12?R2+EI1=-R2?（I1-E2R2）2+E24R22?
当I1=E2R2=62×15A=0.2A时
R1的功率最大，P1m=E24R22=624×15W=0.6W

本题解析：

本题难度：一般

3、选择题  如图所示，直线b为电源的U-I图象，直线a为电阻R的U-I图象，用该电源和该电阻组成闭合电路时，下列说法中正确的是（　　）
A．电源的输出功率为6W
B．电源的损耗功率为1W
C．电源的总功率为9W
D．电源的效率为66.7%
