高中物理知识点总结《电磁学实验》高频考点特训（2017年练习版）(八)
参考答案：B 本题解析：由图可知：路端电压都为U1时，外电阻的电流相等，都为I1，根据电阻 本题难度：一般 3、实验题 在用DIS描绘电场等势线的实验中 |
参考答案：（1）等量异种点电荷，静电场，电压传感器 （2）B
本题解析：略
本题难度：困难
4、实验题 为了测定一个“6.3 V 1 W”的小灯泡的伏安特性曲线，实验室提供了下列实验器材：
A．电流表0.6 A，0.2 Ω
B．电流表200 mA，0.5 Ω
C．电压表10 V，1 kΩ
D．电压表15 V，1.5 kΩ
E.电源6 V，2 A F.电源9 V，1 A
G.电源15 V，0.1 A H.滑线变阻器100 Ω，0.5 W
I. 滑线变阻器20 Ω，2 W J.导线若干，电键一个
实验时要求测量误差尽可能小，应选用的上述器材是_____________（填写字母序号）；滑线变阻器应采用_____________连接（填“限流”或“分压”）；电流表应采用__________接法（填“内”或“外”）.
参考答案：
BCFIJ （3分） 限流（2分） 内（2分）
本题解析：
略
本题难度：一般
5、实验题 （9分）在“描绘小灯泡的伏安特性曲线”实验中，小灯泡的额定电压为2.5V，额定功率为0.5W，此外还有以下器材可供选择：
A．直流电源3V（内阻不计）
B．直流电流表0~300mA（内阻约为5Ω）
C．直流电流表0~3A（内阻约为0.1Ω）
D．直流电压表0~3V（内阻约为3kΩ）
E．滑动变阻器100Ω，0.5A
F．滑动变阻器10Ω，2A
G．导线和开关
实验要求小灯泡两端的电压从零开始变化并能进行多次测量。
（1）实验中电流表应选用 ，滑动变阻器应选用 ；（均填写仪器前的字母）
（2）在图所示的虚线框中画出符合要求的实验电路图（虚线框中已将所需的滑动变阻器画出，请补齐电路的其他部分，要求滑片P向b端滑动时，灯泡变亮）；
（3）根据实验数据，画出的小灯泡I-U图线如图所示。由此可知，当电压为0.5V时，小灯泡的灯丝电阻是 Ω；

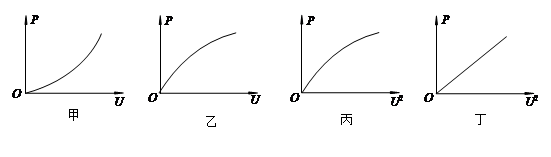

（4）根据实验测量结果可以绘制小灯泡的电功率P随其两端电压U或电压的平方U2变化的图象，在图中所给出的甲、乙、丙、丁图象中可能正确的是 。（选填“甲”、“乙”、“丙”或“丁”）
参考答案：（1）B；F（2分）（2）如答图1所示（3分）；（3）5.0（2分）说明：5同样得分；（4）甲、丙（2分）；
本题解析：（1）小灯泡的规格为额定电压为2.5V，额定功率为0.5W，故额定电流为I=P/U=0.2A，所以电流表选择B；由于描绘伏安特性曲线滑动变阻器需用分压式接法，为调节的方便，选择阻值小，额定电流较大的F；（2）小灯泡电阻较小，电流表用内接法，所以电路图如图所示；（3）由曲线知，当电压为0.5V时，
小灯泡的电流为0.1A，根据欧姆定律得此时电阻为5欧姆；（4）由伏安特性曲线知灯泡的阻值随电压的增大而增大，由
知，随电压的增大，P增大，斜率为电阻的倒数应减小，所以甲、丙正确。
考点：本题考查描绘小灯泡的伏安特性曲线
本题难度：一般
