1、实验题  (10分)用电流表、电压表、滑动变阻器“测电池的电动势和内阻”的实验时，如果采用一节新干电池进行实验，实验时会发现，当滑动变阻器在阻值较大的范围内调节时，电压表读数变化很小，从而影响测量值的精确性。可以利用一定值电阻，对实验进行改良。某次实验中，除一节新干电池、电压表、电流表和开关外，还有
定值电阻R0(1.8)
滑动变阻器R 1(0～10)
滑动变阻器R 2(0～200)
(1)请你画出应采用的实验电路原理图。
(2)为方便实验调节较准确地进行测量，滑动变阻器应选用_______(填“R 1”或“R 2”)。
(3)实验中改变滑动变阻器的阻值，测出几组电流表和电压表的读数如下表

参考答案：（1）如图1见解析 （2）R1  （3）如图2见解析 （4）1.5   0.2

本题解析：（1）当滑动变阻器在阻值较大的范围内调节时，电压表读数变化很小，是因为新电池内阻较小，故应把定值电阻串联在干路中，所以电路图如图1所示；（2）滑动变阻器串联在电路中，为调节的方便，故应选择R1；（3）描点画图如图2所示；（4）根据，图线与纵轴的截距为电压电动势为E=1.5V，图线斜率为内阻r=0.2

考点：本题考查测电源的电动势和内阻

本题难度：一般

2、实验题  （9分）如图所示，小灯泡L1(4 V、1.6 W)，小灯泡L2(6 V、3.6 W)，滑动变阻器R1(0～10 W、0.5 A)，滑动变阻器R2(0～20 W、1.5 A)，以及电源E(e="9" V、r=0)和开关S各一只，导线若干。

(1)设计一个电路，要求在电路中L1和L2均正确发光，在方框中画出设计的电路图；
(2)按设计要求在如图所示实物中连线。

参考答案：如图所示

本题解析：(1)要使电路中L1和L2均正确发光，而它们的额定电流分别为I1==A="0.4" A, I2="0.6" A,可知它们只能并联，L1的额定电压小些，所以还要串联一个滑动变阻器，由于干部路上的电流为两灯泡的电流和1 A，所以干路上的分压电阻用R2，与L1串联的用R1。整个电路设计如图所示。

(2)实物图的连接时，先选电源、开关、R2、R1、L1回路，把它们首尾连接好，再把L2并联上去即可，如图所示。

考点：电路图的设计、实物图的连接
点评：关键是先计算出两灯泡的电流确定两灯泡的连接方式，再根据题目的要求计算出每个电学元件安放的位置。

本题难度：一般

3、实验题  测绘小灯泡的伏安特性曲线实验中：
（1）实验器材：
小灯泡、     、电流表、     、学生电源（或电池组）、开关、导线、坐标纸、铅笔等．
实验电路如图所示．

（2）实验操作
①按电路图连接好电路，开关闭合前，将滑动变阻器滑片滑至R的     端．
②闭合开关，向右移动变阻器的滑片到不同位置，并分别记下     、     的示数．
③依据实验数据作出小灯泡的     图线．
④由于小灯泡的电阻较小，为减小误差，采用电流表     ．（填内接法或外接法）

参考答案：（1）电压表；滑动变阻器；（2）①左； ②电压表；电流表；③I

本题解析：

本题难度：一般

4、实验题  有一种测量物体重量的电子秤，其电路原理图如图中的虚线所示，主要由三部分构成：踏板、压力传感器R（实际上是一个阻值可随压力大小而变化的电阻器）、显示体重的仪表G（实质上是电流表）。不计踏板的质量，已知电流表的量程为2A，内阻不计，电源电动势为12V，内阻为1Ω，电阻R随压力F变化的函数式为R =35

参考答案：

本题解析：

本题难度：一般

5、实验题  某实验小组选用下列器材探究通过热敏电阻Rx（标称阻值为180Ω）的电流随其两端电压变化的特点。
实验器材：多用电表，电流表A（0－50mA，内阻约15Ω），电压表V（5V，内阻约20kΩ），电源E（6V直流电源，内阻可忽略不计），滑动变阻器R（最大阻值为20Ω），定值电阻R0（100Ω），电阻箱（99.9Ω）、开关K和导线若干。

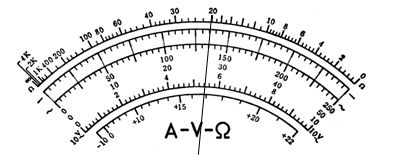

（1）该小组用多用表的“×1”倍率的挡位测热敏电阻在室温下的阻值，发现表头指针偏转的角度很小；为了准确地进行测量，应换到  倍率的挡位；如果换档后就用表笔连接热敏电阻进行读数，那么欠缺的实验步骤是：                ，补上该步骤后，表盘的示数如图所示，则它的电阻是     Ω 。

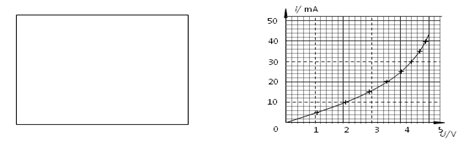

（2）该小组按照自己设计的电路进行实验。实验中改变滑动变阻器滑片的位置，使加在热敏电阻两端的电压从0开始逐渐增大到5V，作出热敏电阻的I-U图线，如右下图所示。
请在所提供的器材中选择必需的器材，在方框内画出该小组设计的电路图。

（3）分析该小组所画出的I-U图线，说明在电流比较大的情况下热敏电阻的阻值随电流的增大而　　　　　；分析其变化的原因可能是　　　　　　                  。

参考答案：（1）．“×10 ”；两表笔直接接触，调节欧姆表的调零旋钮，使指针指在“0Ω”处（或重新进行欧姆档的调零）；200（200～205都给分）。
（2）．测量电路（电流表内接不给分）；供电电路（用限流接法不给分）

（3）．减小，这是由于电流较大时，通电生热，使热敏电阻的温度升高，阻值变小

本题解析：（1）用多用表的“×1”倍率的挡位测电阻时发现表头指针偏转的角度很小，说明待测电阻阻值较大，为了准确地进行测量，应换到×10倍率的挡位，每次换挡后应重 新调零，故如果换档后就用表笔连接热敏电阻进行读数，那么欠缺的实验步骤是重新进行欧姆档的调零，补上该步骤后，表盘的示数是．
（2）因待测电阻值远小于电压表内阻，电流表应选外接法，又要求电流从零调，滑动变阻器应用分压式接法，测量电路如下图所示，

（3）从I-U图象可以看出，电流增大，增大，即增大，故R减小，分析其变化的原因可能是电流较大时，热敏电阻的温度升高，阻值变小．
考点：探究通过热敏电阻Rx的电流随其两端电压变化实验
点评：在用图象讨论问题时，应先写出关于纵坐标与横坐标量的函数方程，再结合数学上斜率和截距的概念讨论即可．

本题难度：一般
