1、填空题  下面仪器的读数是：
（1）如图1所示螺旋测微器的读数是______mm
（2）如图2所示为一正在测量的多用表表盘；如果是用直流5mA挡测量电流，则读数为______mA，如果是用×100Ω挡测电阻，则读数为______Ω

参考答案：（1）由图1所示可知，固定刻度示数为9mm，可动刻度示数为35.0×0.01mm=0.350mm，螺旋测微器示数为9mm+0.350mm=9.350mm；
（2）用直流5mA挡测量电流，分度值为0.1mA，则读数为2.1mA；如果是用×100Ω挡测电阻，则读数为22×100Ω=2200Ω；
故答案为：（1）9.350；（2）2.1；2200．

本题解析：

本题难度：一般

2、实验题  某同学使用多用电表测量一定值电阻Rx的阻值，先把选择开关旋到“×1k”档位并调零，测量时指针偏转如图1所示。然后他应通过以下操作完成实验

（1）请你将以下操作过程补充完整：
①_________________________________________；
②_________________________________________；
③将两表笔接触待测电阻的两端，从表盘上读出数据，再乘以所选倍率即为所测电阻值；
④测量结束后，将选择开关旋到“OFF”挡。

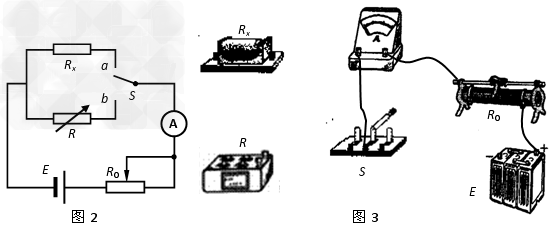

（2）为更准确地测量该电阻的阻值，某同学设计了图2所示的电路。其所用器材有：滑动变阻器R0、电阻箱R、电流表A、电源E、单刀双掷开关S各一只，以及导线若干。以上器材均满足实验所需条件。
①图3为该电路的实物图，其中部分电路已经连接好，请用笔画完成电路实物图的连接。

②测量时，有同学进行了如下一些操作，请将正确的步骤挑选出来，按正确操作顺序将步骤前的字母写到横线上：___________________________。
A．根据电路图，连接实物，将电阻箱的阻值调至最大；
B．先将单刀双掷开关掷向b端，调节滑动变阻器，使电流表A的指针指到表盘上某一适当位置，记下A的示数I；
C．先将单刀双掷开关掷向a端，调节滑动变阻器，使电流表A的指针指到表盘上某一适当位置，记下A的示数I；
D．再将单刀双掷开关掷向a端，调节滑动变阻器，使电流表A的示数变为I/2；
E．再将单刀双掷开关掷向b端，同时调节滑动变阻器和电阻箱，使电流表A的示数也为I；
F．再将单刀双掷开关掷向b端，保持滑动变阻器的滑片位置不变，调节电阻箱，使电流表A的示数也为I；
G．记下此时电阻箱接入电路的电阻值，即等于所测电阻值。

参考答案：(1)①把选择开关旋到“×100”档位；
②将红黑表笔短接，调整欧姆调零旋钮，使指针指到电阻的零刻度处

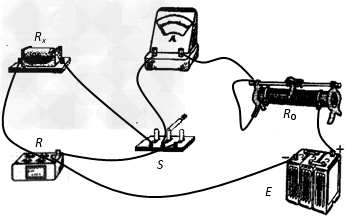

(2)①电路实物图的连接如图所示

②A、C、F、G

本题解析：

本题难度：一般

3、简答题  在用电流场模拟静电场描绘电场等势线的实验中，给出下列器材，应选用的是______?（用字母表示）．
A．6V的交流电源．
B．6V的直流电源．
C．100V的直流电源．
D．量程为0.5V，零刻度在中央的电压表．
E．量程为300μA，零刻度在中央的电流表．
（2）该实验装置如图所示，如果以a、b两个电极的连线为x轴，以a、b连线的中垂线为y轴，并将一个探针固定于y轴上的某一点，合上开关S，而将另一探针由O点左侧沿x轴正方向移到O点右侧的过程中，灵敏电流表G的指针与零刻度夹角的变化情况是______．
A．逐渐增大?B．逐渐减小?C．先变大后变小?D．先变小后变大．

参考答案：（1）A、B、C本实验恒定电流场模拟静电场，a电极相当于正电荷，b电极相当于负电荷，需要低压直流电流，故AC错误，B正确．
D、E要用探针找到等势点，电流表的灵敏度较高，指针能向左、右偏转．故D错误，E正确．
故选BE
（2）将一个探针固定于y轴上的某一点，将另一探针由O点左侧沿x轴正方向移到O点右侧的过程中，两探针间电势差先增大后减小，则灵敏电流表G的指针与零刻度夹角先变大后变小．故D正确，ABC错误．
故选D
故答案为：（1）BE；（2）D

本题解析：

本题难度：一般

4、选择题  磁悬浮列车需要很强的磁场，因此线圈中的电流将非常大．用超导材料做磁悬浮线圈主要是因为（ ? ）
A．超导线圈强度大
B．只有超导线圈才能产生强磁场
C．低于临界温度时，超导线圈无电阻不发热
D．低于临界温度时，超导线圈有电阻但不发热

参考答案：C

本题解析：

本题难度：简单

5、计算题  如图所示，在Oxy平面的第一象限内，存在以x轴、y轴及双曲线（0≤x≤L，0≤y≤L）的一段为边界的匀强电场区域I，在第二象限内的、所包围的区域内存在匀强电场区域II。两个区域的场强大小均为E，不计电子所受重力。求：
（1）从电场区域I边界B点处由静止释放电子，电子离开区域MNPQ时的位置；
（2）由电场区域I边界AB曲线上由静止释放电子，电子离开区域MNPQ时的最小动能；
（3）若将左侧电场II整体水平向左移动（n≥1），要使电子从x=－2L、y=0处离开电场区域II，在电场区域I区域内由静止释放电子的所有位置．

参考答案：解：（1）关于B点，其纵坐标y=L，相应横坐标
当电子加速到y轴位置时，，得
电子以速度v水平射入电场区域II，做类平抛运动
假设穿出，则有L＝vt，，
解得h＝L，即电子恰从P点射出
（2）设释放位置坐标为（x，y），，L＝vt，，
解得，即所有从边界AB曲线上由静止释放的电子均从P点射出
从边界AB出发到P点射出的全过程，由动能定理Ek=eE(x+y)
又
故当x=y=L/2时，动能Ek有最小值Ek=eEL
（3）设释放位置坐标为（x，y），，，，
解得

本题解析：

本题难度：困难
