参考答案：①BCF ②BCAE ③300 略小于 ④串 19.7

本题解析：①半偏法测量表头内阻时，首先选择滑动变阻器（必须大于电路所需的最小电阻），根据电路的电压为电动势，电路的最大电流为表头的满偏电流，则最小电阻为，或，考虑到保护电阻1kΩ，则可知调节滑动变阻器使表头满偏时滑动变阻器的阻值分别接近29kΩ或6.5kΩ，电路图中R2是滑动变阻器，不能选D和E，只能选F。表头满偏时滑动变阻器的阻值越大，实验的误差越小。所以电源选择电动势为6V的B，而且滑动变阻器F的阻值也满足调节所需。而R1是用来测量表头内阻的电阻箱，只能选C。
②实验步骤：第一步闭合S2，选B；第二步调节R2阻值使电流计满偏，选C；第三步闭合S1，选A；第四步调节R1阻值使电流计半偏，选E；第五步读出R1阻值为待测表头的内阻。
③R1的示数为待测表头的内阻是300.0Ω，闭合S1后，电路的总电阻减小，当表头半偏时干路上的电流就大于表头的满偏电流，流过电阻箱的电流就大于表头的满偏电流，所以电阻箱的阻值略小于表头的内阻。
④给表头串联一个电阻可以改装为电压表，改装后的电压表的内阻为=2.0×104Ω=20kΩ，则串联电阻的大小为20kΩ－300Ω=19.7kΩ。

本题难度：困难

3、实验题  某研究性学习小组为了制作一个传感器，需要选用某种电学元件．实验中首先要描绘该元件的伏安特性曲线，实验室备有下列器材：

A．待测元件（额定电压2V、额定电流200mA）
B．电流表A1（量程0～0.3A，内阻约为1Ω）
C．电流表A2（量程0～0.6A，内阻约为0.5Ω）
D．电压表V（量程0～3V，内阻约为10kΩ）
E．滑动变阻器R1（阻值范围0～5Ω，允许最大电流1A）
F．滑动变阻器R2（阻值范围0～1kΩ，允许最大电流100mA）
G．直流电源E（输出电压3V，内阻不计）
H．开关S，导线若干
（1）为提高实验的准确程度，电流表应选用      ；为使实验误差尽量减小，要求电压表从零开始变化且多取几组数据，滑动变阻器应选用        （以上均填器材代号）
（2）请在答题卷的方框内画出满足实验要求的电路图，并把答题卷图中所示的实验器材用实线连接成相应的实物电路图。

参考答案：（1） A1；R1（2）电路如图.

本题解析：（1）待测元件额定电流是200mA=0.2A，则电流表应选电流表A1（量程0～0.3A，内阻约为1Ω）；电源电动势是3V，不论使用哪个滑动变阻器都能保证电路安全，为方便实验操作，应选用最大阻值较小的滑动变阻器R1．
（2）本实验中滑动变阻器采用分压接法；待测元件的电阻，；；故，电流表应采用外接法，实验电路图如图所示；
考点：描绘元件的伏安特性曲线.

本题难度：一般

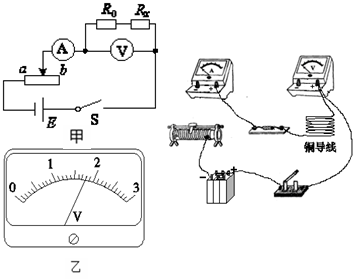

4、实验题  实验室购买了一捆标称长度为100m的铜导线，某同学想通过实验测定其实际长度。该同学首先测得导线横截面积为1.0 mm2，查得铜的电阻率为1.7×10－8 Ω·m，再利用图甲所示电路测出铜导线的电阻Rx，从而确定导线的实际长度。可供使用的器材有：
电流表：量程0.6A，内阻约0.2Ω；
电压表：量程3V，内阻约9kΩ；
滑动变阻器R1：最大阻值20Ω；
滑动变阻器R2：最大阻值5Ω；
定值电阻：R0＝3Ω；
电源：电动势6V，内阻可不计；
开关、导线若干．

回答下列问题：
(1)实验中滑动变阻器应选           (选填“R1”或“R2”)，
(2)在实物图中，已正确连接了部分导线，请根据图甲电路完成剩余部分的连接。
(3)调节滑动变阻器，当电流表的读数为0.40 A时，电压表示数如图乙所示，读数为       V.
(4)导线实际长度为               m(保留2位有效数字)。

参考答案：(1)R1 (2)如图所示．(3) 1.80 (1.79、1.81均正确)．(4) 88 (87、89均正确)

本题解析：（1）此导线的电阻约为：，本实验采用限流法测电阻，所以滑动变阻器的最大阻值应为R0和Rx总阻值的4倍以上，R0=3Ω，所以滑动变阻器选R1；
（2）根据实验电路图，连接实物图，如图所示：

（3）电压表量程为3V，由图乙所示电压表可知，其分度值为0.1V所示为：1.80V；
（4）根据欧姆定律得：R0+Rx=，则Rx=1.5Ω
由电阻定律：可知：，代入数据解得：L=88m；
考点：电阻的测量；电阻定律.

本题难度：一般

5、实验题  在“测定电源的电动势和内阻”的实验中，用测出的数据画出了电源的U一I图像，如图所示，若E、r分别表示电池的电动势和内电阻，则：E＝       V；r＝      Ω。

参考答案：1.40(1.4) (2分)   1.00(1.0) (2分)

本题解析：由可知图像与纵坐标的交点为电源电动势，图像的斜率表示电源内阻，所以E-1.4V，
考点：考查测定电源的电动势和内阻
点评：难度较小，本题需要注意纵坐标没有从原点开始

本题难度：一般
