1、实验题  利用如入所示电路，测定电源电动势和小电阻r，已知R1=R2=R3=1Ω，电源内阻不计，当电键K断开时，电压表读数为0.8V；当电键K闭合时，电压表的读数为1V，该电源的电动势和小电阻分别为?V和?Ω。

参考答案：2? 0.5

本题解析：根据题意可知，电键K断开时，为R1和R2串联，根据闭合电路欧姆定律有，
，当电键K闭合时，R1和R3并联然后再跟R2串联，则有，联立可得该电源电动势为2V，小电阻为r=0.5Ω
故答案为：2? 0.5

本题难度：一般

2、实验题  某研究性学习小组欲测定一节新干电池的电动势和内阻。已选用的器材有：
干电池 （电动势为1.5V，内阻很小）；
电流表 （量程0～0.6A，内阻约为0.1Ω）；
电压表（量程0～3 V，内阻约6kΩ）；
电键一个、导线若干。
①新电池的内阻较小，为了防止在调节滑动变阻器时造成短路，电路中用一个定值电阻R0起保护作用。实验中所用的定值电阻应选下列的??，滑动变阻器应选下列的_______（填字母代号）。
A．定值电阻?（阻值1Ω）；
B．定值电阻?（阻值10Ω）；
C．滑动变阻器（阻值范围0～10Ω、额定电流2A）；
D．滑动变阻器（阻值范围0～1k Ω、额定电流1A）。
②先用多用电表的直流电压2.5V档测电动势，将插在标有“+”插孔中的红表笔接电池的??（填“正极”或“负极”），黑表笔接在另一极上。
③根据选好的实验器材，按正确的器材连接好实验电路如图所示甲，之后接通开关，改变滑动变阻器的阻值R，读出对应的电流表的示数I和电压表的示数U，根据这些数据画出U－I图线如图乙。根据图线得到电池的电动势E＝________V，内电阻r＝________Ω。

参考答案：（A? C?每空2分?（正极? 2分?（1.5? 0.4?每空2分

本题解析：（由于电池内阻很小，为使电流表、电压表取值范围较大，所以保护电阻不宜太大，故选A；滑动变阻器的最大阻值一般比电池内阻大几倍就好了，取0～10Ω能很好地控制电路中的电流和电压，若取0～1kΩ会出现开始几乎不变最后突然变化的现象，所以选择C；（多用电表的电流应从红色的表笔流入，从黑色的表笔流出，故标有“+”插孔中的红表笔接电池的正极；（根据闭合电路欧姆定律，整理得：，所以图像与纵轴的截距表示电动势E=1.5V，斜率等于R0+r=1.4Ω，故电源内阻r=0.4Ω.

本题难度：一般

3、实验题  在“测定金属的电阻率”的实验中，某同学进行了如下操作：

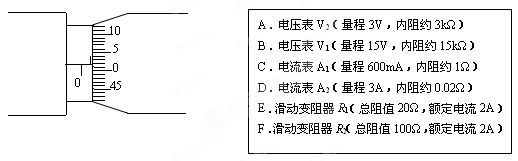

①用刻度尺测量金属丝的有效长度l。再用螺旋测微器测量金属丝的直径D，某次测量结果如下图所示，则这次测量的读数D=?mm。

②该同学先用欧姆表粗测该金属的电阻约3欧，然后使用电流表和电压表精确测量金属丝的阻值。为了安全、准确、方便地完成实验，除电源（电动势为4V，内阻很小）、待测电阻丝、导线、开关外，电压表应选用A ，电流表应选用?滑动变阻器应选用? _________（选填器材前的字母），滑动变阻器接入电路应选择?接法（填“分压”或“限流”）。

参考答案：（1）0.516?（2）C? E?限流

本题解析：①螺旋测微器主轴读数为0.5mm，螺旋读数为1.6×0.01mm=0.016mm，故测量值为0.516mm；②为准确测量阻值应使通过金属丝的电流较小，故电流表选择C；又金属的电阻约3欧，为调节的方便，滑动变阻器选择E；若选用限流式接法电路的电流范围在，可以通过调节是电流表安全，读数准确，为节约电能，故采用限流式接法。

本题难度：一般

4、简答题  欲用伏安法测定一个阻值约为5Ω左右的未知电阻，要求测量结果尽量准确，现备有以下器材：______
A．电池组（3V，内阻1Ω）?
B．电流表（0～3A，内阻0.0125Ω）
C．电流表（0～0.6A，内阻0.125Ω）?
D．电压表（0～3V，内阻3kΩ）
E．电压表（0～15V，内阻15kΩ）?
F．待测电阻
G．开关、导线?
H．滑动变阻器（0～20Ω，额定电流1A）
I．滑动变阻器（0～2?000Ω，额定电流0.3A）
（1）上述器材中应选用的是______（填写各器材的字母代号）．
（2）为使通过待测电阻的电流能在0～0.5A范围内改变，请在答题卡的虚线框中画出测量待测电阻R的原理电路图，然后根据你设计的电路将给定的器材连成实验电路．

参考答案：（1）由于电池组电动势为3V，电压表应选D；由I=UR=35A=0.6A，可知电流表应选C；由于电路中最大电阻为R?m=U13I?A=313×0.6Ω=15Ω，故滑动变阻器应选H，所以应选择的器材有ACDFGH

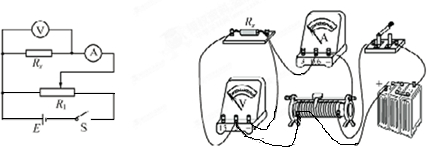

（2）由于要求电流从零调，所以滑动变阻器应用分压式，由于待测电阻值远小于电压表内阻，所以电流表应用外接法，电路图、实物连接图如图所示，


故答案为（1）ACDFGH
? ?（2）如图所示

本题解析：

本题难度：一般

5、实验题  (9分)电压表V1的量程为2V，内阻约为2kΩ。现要较准确测量其内阻RV，实验室提供的器材如下：
电流表A：量程0.6A，内阻约0．1Ω
电压表V2：量程5V，内阻约为5kΩ
定值电阻R1：阻值30Ω
定值电阻R2：阻值3kΩ
滑动变阻器R3：最大阻值100Ω，最大电流1．5 A
电源E：电动势6V，内阻约0．5Ω
开关S，导线若干．
(1)某同学设计了如甲图所示的电路，拟测出电压表V1两端的电压和流过电压表V1的电流，再计算出RV。该方案实际上不可行，其最主要原因是?；
(2)请你从上述器材中选择必要的器材，在图乙所示虚线框中设计一个可行的实验电路图，并标出所选器材的相应字母代号；
(3)根据第(2)问设计的电路图，用实验测得的物理量表示电压表V1的内阻RV=?。

参考答案：：

（1）（3分）电压表超量程（电压表被烧坏）
（2）（3分）电路如图所示。
（3）（3分）

本题解析：：由于电源电动势6V，采用电压表V1和电流表串联，方案实际上不可行，其最主要原因是：电压表超量程。要测量电压表内阻，可以采用伏安法。由于电压表的量程为2V，内阻约为2kΩ，通过的最大电流大约为1mA，采用量程0.6A电流表串联测量电流，不能读出电流。可将待测电压表与定值电阻串联，用量程5V的电压表测量二者串联电路的总电压，从而计算出通过待测电压表的电流。由于电源电动势大于电压表量程，采用分压电路，设计的电路如图所示。待测电压表中电流I=，待测电压表内阻RV=UI/I，联立解得RV=。

本题难度：简单
