1、实验题 )I.(1)用螺旋测微器测小球直径时,示数如图甲所示,这时读出的数值是 ?mm。
(2)用游标卡尺(游标尺上有50个等分刻度)测定某工件的宽度时,示数如图乙所示,此工件的宽度为 cm。
II.某实验小组要描绘一只规格为“2.5V? 0.5A”小电珠的伏安特性曲线,除了提供导线和开关外,还有以下一些器材:
A.电源E(电动势为3.0V。内阻不计)
B.电压表V(量程为0~3.0V,内阻约为2k)
C.电流表A(量程为O~0.6A,内阻约为l)
D.滑动变阻器R(最大阻值l0,额定电流1A)
(1)为完成本实验,请用笔画线当导线,将下列实物图连成完整的电路,要求实验误差尽可能的小.(图中有几根导线已经接好)
如果电路中的所有仪器都完好,闭合开关后无论如何调节滑动变阻器,发现小灯泡
亮度发生变化.但电压表、电流表的示数均不能为零.试判断可能是哪根导线发生了断
路?请用“×”在相应的导线上标出.
(2)下表中的数据是该小组在实验中测得的,请根据表格中的数据在方格纸上作出电珠的伏安特性曲线
U/V
| 0.00
| 0.50
| 1.00
| 1.50
| 2.00
| 2.50
|
I/A
| 0.00
| 0.17
| 0.30
| 0.39
| 0.45
| 0.49
|
(3)如果用一个电动势为1.5V,内阻为3的电源与该小电珠组成电路.则该小电珠的实际功率约为 W(保留两位有效数字).
2、实验题 某校物理兴趣小组的同学对“水果电池”进行了实验探究,
设计了如下实验。

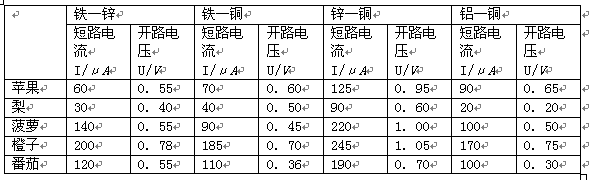

①?选择最佳电极材料的探究实验:保持极板间的距离为1.5cm,极板的有效面积为4.5cm2,选用不同的金属材料作电极。下表为实验数据。
②?
根据以上数据,选用?金属材料做电极制成的水果电池效果好。
②根据以上数据可以知道,水果电池的内阻很大,为了测定水果电池的电动势和内阻,兴趣小组的同学利用电阻箱和电流表组成电路来测定水果电池的电动势和内阻。
a.在如图方框中画出实验电路图

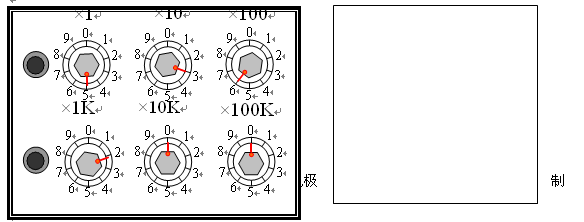

b.如图,是一正在测量中的电阻箱示意图,则该电阻箱的读数为____________Ω。
c.下表为某次实验的数据
电阻箱R/Ω
| 500
| 1000
| 1500
| 2000
| 2500
|
电流表示数I/μA
| 182
| 167
| 153
| 143
| 133
|
| 5.46
| 5.99
| 6.54
| 6.99
| 7.52
|
根据表中数据在坐标纸中作出关系图像如图所示,根据图像可以得水果电池的内阻r为?,电动势E为?。
3、实验题 (6分)右图为包含某逻辑电路的一个简单电路图,L为小灯泡。光照射电阻R′ 时,其阻值将变得远小于R。该逻辑电路是?门电路(填“与”、“或”或“非”)。当电阻R′ 受到光照时,小灯泡L将?(填“发光”或“不发光”)。
4、实验题 (1)(6分)在探究两电荷间相互作用力的大小与哪些因素有关的实验中,一同学猜想可能与两电荷的间距和带电量有关。他选用带正电的小球A和B,A球放在可移动的绝缘座上,B球用绝缘丝线悬挂于玻璃棒C点,如图所示。
实验时,先保持两球电荷量不变,使A球从远处逐渐向B球靠近,观察到两球距离越小,B球悬线的偏角越大;再保持两球距离不变,改变小球所带的电荷量,观察到电荷量越大,B球悬线的偏角越大。
实验表明:两电荷之间的相互作用力,随其距离的________而增大,随其所带电荷量的____________而增大。
此同学在探究中应用的科学方法是__________(选填:“累积法”、“等效替代法”、“控制变量法”或“演绎法”)。
(2)(11分)如图1所示,某组同学借用“探究a与F、m之间的定量关系”的相关实验思想、原理及操作,进行“研究合外力做功和动能变化的关系”的实验:
①为达到平衡阻力的目的,取下细绳及托盘,通过调整垫片的位置,改变长木板倾斜程度,根据打出的纸带判断小车是否做__________运动。
②连接细绳及托盘,放人砝码,通过实验得到图2所示的纸带。纸带上0为小车运动起始时刻所打的点,选取时间间隔为0. 1s的相邻计数点A、B、C、D、E、F、G。实验时小车所受拉力为0. 2N,小车的质量为0.2kg。
请计算小车所受合外力做的功W和小车动能的变化△Ek,补填表中空格(结果保留至小数点后第四位)。
?
| O-B
| O-C
| O-D
| O-E
| O-F
|
W/J
| 0.0432
| 0. 0572
| 0. 0734
| 0. 0915
| ?
|
△Ek/J
| 0.0430
| 0. 0570
| 0. 0734
| 0. 0907
| ?
|
分析上述数据可知:在实验误差允许的范围内W= △Ek,与理论推导结果一致。
③实验前已测得托盘质量为7.7×10 -3kg,实验时该组同学放入托盘中的砝码质量应为_______kg(g取9.8m/s2,结果保留至小数点后第三位)。
5、实验题 为了测定一节干电池的电动势和内电阻,现准备了下列器材:
①待测干电池E(电动势约1.5 V,内阻约为1.0 Ω)
②电流表G(满偏电流3.0 mA,内阻为10 Ω)
③电流表A(量程0~0.60 A,内阻约为0.10 Ω)
④滑动变阻器R1(0~20 Ω,2 A)
⑤滑动变阻器R2(0~1000 Ω,1 A)
⑥定值电阻R3=990 Ω
⑦开关和导线若干
(1)为了能尽量准确地进行测量,也为了操作方便,实验中应选用的滑动变阻器是________(填仪器字母代号);
(2)请在图甲所示的方框中画出实验电路原理图,并注明器材的字母代号;
(3)图乙所示为某同学根据正确的电路图做出的I1-I2图线(I1为电流表G的示数,I2为电流表A的示数),由该图线可求出被测干电池的电动势E=________V,内电阻r=________Ω。
