1、实验题  图1为某一热敏电阻(电阻值随温度的改变而改变，且对温度很敏感)的I-U关系曲线图。
（1）为了通过测量得到图1所示I-U关系的完整曲线，在图2和图3两个电路中应选择的是图________；简要说明理由：____________。（电源电动势为9V，内阻不计，滑线变阻器的阻值为0-100Ω）。

（2）在图4电路中，电源电压恒为9V，电流表读数为70mA，定值电阻R1=250Ω。由热敏电阻的I-U关系曲线可知，热敏电阻两端的电压为________V；电阻R2的阻值为______Ω。
（3）举出一个可以应用热敏电阻的例子：______________________________________。

参考答案：（1）2；电压可从0V调到所需电压，调节范围较大
（2）5.2；111.8（111.6-112.0均给分）
（3）热敏温度计

本题解析：

本题难度：一般

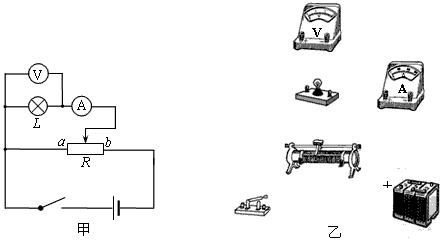

2、实验题  某同学用图甲所示的电路测绘额定电压为3.0V的小灯泡伏安特性图线，并研究小灯泡实际功率及灯丝温度等问题。
（1）根据电路图，将图乙中的实验仪器连成完整的实验电路。?

（2）连好电路后，开关闭合前，图甲中滑动变阻器R的滑片应置于____________（填“a端”、“b端”或“ab正中间”）。
（3）闭合开关，向b端调节滑动变阻器R的滑片，发现“电流表的示数为零，电压表的示数逐渐增大”，则分析电路的可能故障为____________。
A．小灯泡短路
B．小灯泡断路
C．电流表断路
D．滑动变阻器断路
（4）排除故障后，该同学完成了实验。根据实验数据，画出的小灯泡I--U图线如图。形成图中小灯泡伏安特性图线是曲线的原因为____________。
（5）根据I--U图线，可确定小灯泡在电压为2.0V时实际功率为____________。（保留两位有效数字）。

（6）已知小灯泡灯丝在27℃时电阻是1.5Ω，并且小灯泡灯丝电阻值与灯丝温度的关系为R=k(273+t)，k为比例常数。根据I--U图线，估算该灯泡正常工作时灯丝的温度约为____________℃。

参考答案：（1）
（2）a端
（3）B
（4）灯丝的电阻随温度的升度而增大
（5）0.78W
（6）977

本题解析：

本题难度：困难

3、实验题  电动自行车具有方便、快捷、环保等优点。某兴趣小组将一辆旧电动自行车充满电，取下三块电池，分别标为A、B、C，测量它们的电动势和内阻。

（1）粗测电池A 时，多用电表的指针如图甲所示，由此可知他们选择的挡位是?
A．直流10V 挡? B．直流50V 挡? C．直流250V 挡? D．交流10V 挡
（2）为较准确地测量A 电池的电动势E 和内阻r，采用了图乙所示的实验器材，
① 用笔划线代替导线，在答题纸上将实验电路图乙连接完整；?
② 改变电阻箱的阻值R，测出对应的电流I（电表可视理想表），小敏同学随意地将实验数据记录在草稿纸上，如右图所示。请你帮他整理一下，将R 和I 对应数据填入答题纸的表格中。?
③ 利用上述数据可求得A 电池的电动势E= ?V；内阻r = ??Ω

参考答案：（1）B
（2）要点：1A表正负极，电阻箱的接线柱

本题解析：（1）只有量程是50V时，才比较切合实际（2）通过改变电阻箱的阻值从而改变电流和路端电压，由E=U+IR，得到两组数据可算出电源电动势和内阻，也可画图像得出

本题难度：一般

4、简答题  在描述小电珠的伏安特性曲线的实验中

（1）将电路图画在图1的方框中．
（2）建立U--I坐标系如图2，根据实验情况画出图线的大致形状．

参考答案：（1）由于本实验中要求电压从零开始变化，故滑动变阻器应采用分压接法；同时由于灯泡电阻较小，故与电压表内阻差别较大，应采用电流表的外接法；
分压接法的好处在于，可以使灯泡两端的电压从零开始变化；电路图如下；

（2）因灯泡电阻随温度的升高而增大，根据欧姆定律得在I-U图象中应为斜率越来越小的曲线，

故答案为：（1）如图
（2）如图

本题解析：

本题难度：一般

5、实验题  请你设计一个电路来测量电流A1的内阻r1（约50W），要求方法简捷，有尽可能高的测量精度，并能测得多组数据．可共选择器材如下：

A．电压表（V）量程度10V，内阻RV=10kW
B．电流表（A1）量程度10ｍA，内阻r1待测
C．电流表（A2）量程度500mA，内阻r2=800W
D．滑动变阻器R=50W
