1、选择题  如图所示，T为理想变压器，A1、A2为理想交流电流表，V1、V2为理想交流电压表，R1，R2，R3为电阻，原线圈两端接电压一定的正弦交流电，当开关S闭合时，各交流电表的示数变化情况应是（?）

A．电压表V1读数变小
B．电压表V2读数变大
C．电流表A1读数变大
D．电流表A2读数变小

参考答案：C

本题解析：当闭合开关S后，电路的总的电阻减小，由于变压器的匝数比和输入的电压都不变，所以输出的电压也不变，即V1的示数不变，所以A错。当闭合开关S后，导致总电阻增大，由于总的电流变大，电阻R1的电压变大，总的电压保持不变，所以并联部分的电压要减小，即V2读数变小，故B错误；由于总的电阻减小，所以电路的总电流要变大，所以A1、A2的示数都要变大，所以C正确，D错误。故本题选C。

本题难度：简单

2、计算题  如图18所示，光滑的平行金属导轨水平放置，电阻不计，导轨间距为l，左侧接一阻值为R的电阻．区域cdef内存在垂直轨道平面向下的有界匀强磁场，磁场宽度为x．一质量为m、电阻为r的金属棒MN置于轨道上，与导轨垂直且接触良好，受到水平拉力F＝(0.5v＋0.4) N（v为某时刻金属棒运动的瞬时速度）的作用，从磁场的左边界由静止开始运动．已知l＝1 m，m＝1 kg，R＝0.3 Ω，r＝0.2 Ω，x＝0.8 m，如果测得电阻R两端的电压U随着时间是均匀增大的，那么：

(1)分析并说明该金属棒在磁场中做何种运动；
(2)金属棒到达ef处的速度应该有多大；
(3)分析并求解磁感应强度B的大小．

参考答案：（1）做初速度为零的匀加速直线运动（2）0.8m/s（3）0．5 T

本题解析：(1)（3分）因电阻两端的电压U随着时间t是均匀增大的，即：
而，即
所以，于是可以断定：金属棒必做初速度为零的匀加速直线运动
(2)（4分）设金属棒运动的加速度为a，在t＝0时v＝0，应用牛顿第二定律有
0．4 N＝ma
解得a＝0．4 m/s2
所以由v＝2ax，解得vef＝0.8m/s．
(3)（4分）根据题意，在金属棒运动的一般状态下，应用牛顿第二定律有：
(0．5v＋0．4)－＝ma
又因为ma＝0.4为恒量，所以必有0.5＝
解得B＝0．5 T．

本题难度：一般

3、选择题  目前世界上正研究的一种新型发电机叫磁流体发电机，如图表示它的发电原理：将一束等离子体(即高温下电离的气体，含有大量带正电和带负电的微粒，而从整体来说呈中性)沿如图所示方向射入磁场，磁场中有两块金属板A、B，这时金属板上就聚集了电荷．在磁极配置如图中所示的情况下，下列说法正确的是    (      )

A．A板带正电
B．有电流从b经用电器流向a
C．金属板A、B间的电场方向向下
D．等离子体发生偏转的原因是离子所受洛伦兹力大于所受静电力

参考答案：BD

本题解析：当带有大量带电粒子的等离子体进入磁场，利用左手定则,正电荷在洛伦兹力作用下向B偏转，负电荷向A偏转。因此B极板带正电，A错误；通过电阻R的电流为b向a，B正确；A、B板间的电场方向从B到A，向上，C错误；等离子体发生偏转的原因是离子所受洛伦兹力大于所受静电力，D正确。
考点：左手定则、磁流体发电机的原理

本题难度：一般

4、选择题  在图所示的直角坐标系xyz所在的区域内，存在电场强度为E的匀强电场和磁感强度为B的匀强磁场。已知从坐标原点O沿x轴的正方向射入质子，穿过这区域时未发生偏转。设重力可忽略不计，则这区域中的E和B的方向可能是 （?）

A．E和B都沿x轴的正方向
B．E和B都沿x轴的负方向
C．E沿z轴正方向，B沿y轴正方向
D．E沿z轴正方向，B沿y轴负方向

参考答案：ABC

本题解析：带电粒子在混合场中的运动．
分析：根据各选项提供的电场方向和磁场方向，逐一分析各选项中的受力情况，分析电场力和磁场力的合力，即可判断带电粒子的运动情况．
解：A、B选项中，磁场对粒子作用力为零，电场力与粒子运动方向在同一直线，方向不会发生偏移，A、B正确．
C选项中，电场力沿z轴正方向、洛伦兹力都是沿z轴负方向，二力平衡，将做直线运动，C错误．
D选项，电场力沿z轴正方向，洛伦兹力沿z轴正方向，两力同向，二力不会平衡，粒子将做曲线运动，D错误．故选ABC．

本题难度：简单

5、简答题  、如图所示的两平行金属板间存在着匀强电场和匀强磁场(磁场未画出)．金属板长为L，一带电粒子从两板正中沿平行于金属板的方向，以初速v0射入，粒子的质量为m，电量为q，电场强度大小为E，方向如图．

(1)要使带电粒子沿直线通过场区，磁感强度的方向和大小如何?
(2)这时撤去电场而保留磁场，如果带电粒子不会与金属板相撞，而是从右侧飞离场区，那么带电粒子通过场区的过程中，将偏移多大距离?

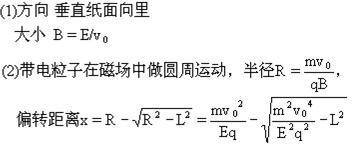

参考答案：（1）??（2）

本题解析：

本题难度：一般
