1、实验题  （1）在“测电池的电动势和内阻”的实验中，测量对象为1节新的干电池。用图（a）所示电路测量时，在较大范围内调节滑动变阻器，发现电压表读数变化不明显，原因是：_______________________。

（2）为了提高实验精度，采用图（b）电路，提供的器材：
量程3V的电压表V
量程0.6 A的电流表A（具有一定内阻）
定值电阻R0（阻值未知，约几欧姆）
滑动变阻器R1（0-10Ω）
滑动变阻器R2（0-200Ω）
单刀单投开关S1、单刀双掷开关S2，导线若干
①电路中，接电阻R0有两方面的作用，一是方便实验操作和数量测量，二是____；
②为方便实验调节且能较准确地进行测量，滑动变阻器应选用____（填“R1”或“R2”）；
③开始实验之前，S1、S2都处于断开状态。现在开始实验：
A．闭合S1，S2打向1，测得电压表的读数U0，电流表的读数 为I0；可以测出的物理量是____，用测量的物理量写出表达式为____；
B．闭合S1，S2打向2，改变滑动变阻器的阻值，当电流表读数为I1时，电压表读数为U1；当电流表读数为I2时，电压表读数为U2。则新电池电动势的表达式为E=____，内阻的表达式为r=____。

2、简答题  在“测定金属丝电阻率”的实验中：

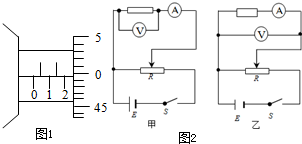

（1）用千分尺测量金属丝的直径，千分尺示数如图所示，则金属丝的直径为______cm．
（2）已知电阻丝约为10Ω，现备有下列器材供测量该电阻丝的电阻时选用，应选用的器材有______（只填代号）
A．量程是0.6A，内阻是0.5Ω的电流表；
B．量程是3A，内阻是0.1Ω的电流表；
C．量程是3V，内阻是6KΩ的电压表；
D．量程是15V，内阻是30KΩ的电压表；
E．阻值是0～1KΩ，额定电流为0.5A的滑动变阻器；
F．阻值是0～20Ω，额定电流为2A的滑动变阻器；
G．蓄电池（6V）；
H．开关一个，导线若干．
（3）用伏安法测上述电阻丝电阻的电路图应选用图中的那个电路图______．

3、填空题  图所示是一个电流、电压两用表的电路，电流表G的量程是100?μA，内阻是1?000Ω，电阻R1=0.1Ω，R2=99?000Ω，当双刀双掷开关接到a、b上时，电流表改装成为______表，其量程是______；当双刀双掷开关接到c、d上时，电流表改装成为______表，其量程是______．

4、实验题  某实验小组选用下列器材探究通过热敏电阻Rx（标称阻值为180Ω）的电流随其两端电压变化的特点。 实验器材：多用电表，电流表A（0－50mA，内阻约15Ω），电压表V（5V，内阻约20kΩ），电源E（6V直流电源，内阻可忽略不计），滑动变阻器R（最大阻值为20Ω），定值电阻R0（100Ω），电阻箱（99.9Ω）、开关K和导线若干。

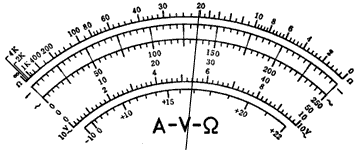

（1）该小组用多用表的“×1”倍率的挡位测热敏电阻在室温下的阻值，发现表头指针偏转的角度很小；为了准确地进行测量，应换到_________倍率的挡位；如果换档后就用表笔连接热敏电阻进行读数，那么欠缺的实验步骤是：______________________，补上该步骤后，表盘的示数如图所示，则它的电阻是_________Ω 。

（2）该小组按照自己设计的电路进行实验。实验中改变滑动变阻器滑片的位置，使加在热敏电阻两端的电压从0开始逐渐增大到5V，作出热敏电阻的I-U图线，如下图所示。请在所提供的器材中选择必需的器材，在方框内画出该小组设计的电路图。

（3）分析该小组所画出的I-U图线，说明在电流比较大的情况下热敏电阻的阻值随电流的增大而_________；分析其变化的原因可能是______________________。
（4）请提出一个简单的实验方法，说明你对变化原因的判断是正确的。

5、选择题  闭合电路的感应电动势大小（　　）
A．跟穿过电路的磁通量成正比
B．跟穿过电路的磁通量变化量成正比
C．跟穿过电路的磁通量变化率成正比
D．跟穿过这一电路的磁感应强度成正比
