1、简答题  金属材料的电阻率通常随温度的升高而增大，半导体材料的电阻率随温度的升高而减少．某同学需要研究某导电材料的导电规律，他用该种导电材料制作为电阻较小的线状元件Z做实验，测量元件Z中的电流随两端电压从零逐渐增大过程中的变化规律．
（1）他应选用图所示的______电路进行实验

（2）实验测得元件Z的电压与电流的关系如下表所示．根据表中数据，判断元件Z是______?（填“金属材料”或“半导体材料”）；

2、计算题  如图甲，在水平地面上固定一倾角为θ的光滑绝缘斜面，斜面处于电场强度大小为E、方向沿斜面向下的匀强电场中，一劲度系数为k的绝缘轻质弹簧的一端固定在斜面底端，整根弹簧处于自然状态。一质量为m、带电荷量为q（q>0）的滑块从距离弹簧上端为s0，处静止释放，滑块在运动过程中电量保持不变，设滑块与弹簧接触过程没有机械能损失，弹簧始终处在弹性限度内，重力加速度大小为g。
（1）求滑块从静止释放到与弹簧上端接触瞬间所经历的时间t1；
（2）若滑块在沿斜面向下运动的整个过程中最大速度大小为vm，求滑块从静止释放到速度大小为vm过程中弹簧的弹力所做的功W；
（3）从滑块静止释放瞬间开始计时，请在乙图中画出滑块在沿斜面向下运动的整个过程中速度与时间的关系图象。图中横坐标轴上的t1、t2及t3分别表示滑块第一次与弹簧上端接触、第一次速度达到最大值及第一次速度减为零的时刻，纵坐标轴上的v1为滑块在t1时刻的速度大小，vm是题中所指的物理量。（本小题不要求写出计算过程）
?

3、实验题  在测定一节干电池的电动势和内电阻的实验中，备有下列器材：
A．干电池E（电动势约为1.5V、内电阻大约为1.0Ω）
B．电压表V（0~15V）
C．电流表A（0~0.6A、内阻0.1Ω）
D．电流表G（满偏电流3mA、内阻Rg=10Ω）
E．滑动变阻器R1（0~10Ω、10A）
F．滑动变阻器R2（0~100Ω、1A）
G．定值电阻R3=990Ω
H．开关、导线若干　
（1）为了方便且能较准确地进行测量，其中应选用的滑动变阻器是_________（填写“R1”或“R2”）；

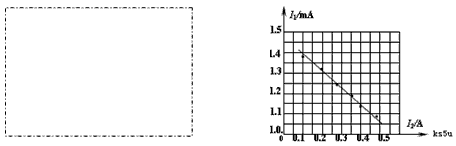

（2）请在线框内画出你所设计的实验电路图，并在图中标上所选用器材的符号；

（3）图示为某一同学根据他设计的实验，绘出的I1-I2图线（I1为电流表G的示数，I2为电流表A的示数），由图线可求得被测电池的电动势 =___________V，内电阻r=___________Ω。

4、填空题  如图所示，在点电荷+Q的电场中有A、B两点，将两正电荷a和b，其中他们的质量4ma=mb，电荷量2qa=qb，分别从A点由静止释放到达B点时，它们的速度大小之比为___________。

5、简答题  将两个金属电极锌、铜片插入一个水果中就可以做成一个水果电池．现要测量橘子电池（如图A所示）的电动势和内阻，四位同学采用不同的方法进行探究．
（1）甲同学用多用表的直流电压档，选择0～1V量程，直接测铜锌两金属片之间的电压时读数为0.82V；用多用表的欧姆档直接测水果电池的两极，读得此时的读数为3200Ω；甲同学认为该水果电池电动势E=0.82V，内阻r=3.2kΩ
请指出甲同学测量的主要错误：______
（2）乙同学利用伏安法电路并借助DIS实验器材中的电压、电流传感器测水果电池的电动势和内阻，电路如图B所示．
下表是乙同学测量该水果电池时记录的数据．
