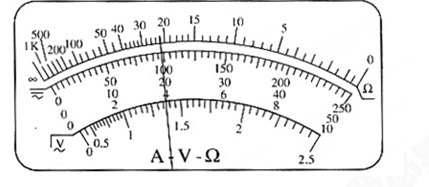

高考物理试卷《电磁学实验》在线测试（2017年最新版）(十) 2017-09-25 07:37:21 来源:91考试网 作者:www.91exam.org 【大 中 小】 微信搜索关注"91考试网"公众号,领30元,获取公务员、事业编、教师等考试资料40G! 1、实验题  某同学要探究一种新材料制成的圆柱体的电阻。步骤如下： （1）用游标为20分度的卡尺测量其长度如图，由图可知其长度为         mm。   （2）用螺旋测微器测量其直径如右上图，由图可知其直径为        cm。 （3）用多用电表的电阻“×10”挡，按正确的操作步骤测此圆柱体的电阻，表盘的示数如图，则该电阻的阻值约为            Ω。 （4）该同学想用伏安法更精确地测量其电阻R，现有的器材及其代号和规格如下： 待测圆柱体电阻R 电流表A1（量程0～4mA，内阻约50Ω） 电流表A2（量程0～10mA，内阻约30Ω） 电压表V1（量程0～3V，内阻约10kΩ） 电压表V2（量程0～15V，内阻约25kΩ） 直流电源E（电动势4V，内阻不计） 滑动变阻器R1（阻值范围0～15Ω，允许通过的最大电流2.0A） 滑动变阻器R2（阻值范围0～20kΩ，允许通过的最大电流0.5A） 开关S   导线若干 为使实验误差较小，要求测得多组数据进行分析，请在方框中画出测量的电路图，并标明所用器材的代号。 参考答案：（1）50.15（2）0.4700（3）220（4）如图 本题解析：⑴ 游标卡尺的读数：50mm+0.05×3＝50.15mm   ⑵ 螺旋测微器的读数  4.5mm+20.0×0.01mm=4.700mm=0.4700cm. ⑶电阻的阻值约为 22×10Ω＝220Ω ⑷ 伏安法测电阻要求电压从零开始调节，所以控制电路应选择分压电路，为方便调节滑动变阻器应选R1，测量电路两端的电压最大约为4V，电阻约为220Ω，则电路中的电流约为20mA，所以电流表应选A22，电压表选V1，电压表的内阻远大于待测电阻，则应用外接法。电路如图： 本题难度：一般 2、选择题  使用中值电阻（刻度中央的电阻值）为20Ω（×l挡）的多用电表测量两个定值电阻（阻值约为R1=20Ω和R2=30kΩ）。在下列一系列操作中，选出尽可能准确地测定各阻值，并符合多用电表使用规则的各项操作，按合理的顺序填写在横线的空白处： A．转动选择开关置于“×1k” 挡 B．转动选择开关置于“×100”挡 C．转动选择开关置于“×10”挡 D．转动选择开关置于“×1”挡 E．转动选择开关置于“OFF”挡 F．将两表笔分别接触R1两端，读出Rl的阻值后随即断开 G．将两表笔分别接触R2两端，读出R2的阻值后随即断开 H．将两表笔短接，调节调零旋钮，使指针指在刻度线右端的“O”刻度 所选操作的合理顺序是_________        _____. 参考答案：AHGDHFE 或 DHFAHGE 本题解析：利用欧姆表测电阻的方法：根据待测电阻的大体阻值，选择合适的倍率，使指针指在大约中央附近，每次选档后都要重新进行欧姆调零，测量完毕，将选择开关置于OFF挡． 故合理顺序为：DHFAHGE，或者从最高档开始，即AHGDHFE 考点：考查了多用电表的使用 本题难度：一般 3、实验题  在测定一节干电池（电动势约为1.5V，内阻约为lΩ）的电动势和内阻的实验中 提供的器材有 A．电压表量程为3V，内阻约为5kΩ B．电压表量程为15V，内阻约为10kΩ C．电流表量程为0.6A，内阻约为0.1Ω D．电流表量程为3A，内阻约为0.01 Ω E．变阻器R1为（20Ω，3A） F。变阻器R2 （500Ω，0.2A） G．开关、导线若干 为了较准确测量电池的电动势和内阻，电压表应该选            ；电流表应该选            ；变阻器应该选             ；实验电路图应该选                   图 参考答案：A；C；E；乙 本题解析：略 本题难度：一般 4、选择题  某一热敏电阻其阻值随温度的升高而减小，在一次实验中，将该热敏电阻与一小灯泡串联，通电后其电流I随所加电压U变化的图线如右图所示，M为两元件的伏安曲线的交点。则关于热敏电阻和小灯泡的下列说法中正确的是                                                                                        （    ） A．图中图线a是小灯泡的伏安曲线，图线b是热敏电阻的伏安曲线 B．图中图线b是小灯泡的伏安曲线，图线a是热敏电阻的伏安曲线 C．图线中的M点，表示该状态小灯泡的电阻大于热敏电阻的阻值 D．图线中M点对应的状态，小灯泡的功率与热敏电阻的功率相等

参考答案：BD

本题解析：小灯泡的灯丝是一个纯电阻，其灯丝温度会随着通电电流而增大，阻值也随着增大，所以图中b是小灯泡的伏安曲线；同理可知，热敏电阻的的温度随着通电电流增大，其阻值会逐渐减小，图线a是热敏电阻的伏安曲线，选项B正确；两图线的交点M，表示此状态两元件不仅电流相同，电压也相同，所以此时两者阻值相同，功率也相同，选项C错误D正确。

本题难度：一般

5、实验题  （18分）



Ⅰ．为了测量某一弹簧的劲度系数，降该弹簧竖直悬挂起来，在自由端挂上不同质量的砝码。实验册除了砝码的质量m与弹簧长度l的相应数据，七对应点已在图上标出。（g=9.8m/s2)
（1）作出m-l的关系图线；
（2）弹簧的劲度系数为    N/m.
Ⅱ．（1）某同学实用多用电表粗略测量一定值电阻的阻值，先把选择开关旋到“×1k”挡位，测量时针偏转如图（a）所示。请你简述接下来的测量过程：
①                                ；
②                                ；
③                                ；
④测量结束后，将选择开关旋到“OFF”挡。
（2）接下来采用“伏安法”较准确地测量该电阻的阻值，所用实验器材如图（b）所示。
其中电压表内阻约为5k ，电流表内阻约为5 。图中部分电路已经连接好，请完成实验电路的连接。
（3）图（c）是一个多量程多用电表的简化电路图，测量电流、电压和电阻各有两个量程。当转换开关S旋到位置3时，可用来测量        ；当S旋到位置       时，可用来测量电流，其中S旋到位置       时量程较大。

参考答案：：Ⅰ．（1）如图所示

（2）0.248~0.262
Ⅱ．（1）①断开待测电阻，将选择开关旋到“×100”档：
②将两表笔短接，调整“欧姆调零旋钮”，使指针指向“0Ω”；
③再接入待测电阻，将指针示数×100，即为待测电阻阻值。
（2）如图所示

（3）电阻     1、2     1

本题解析：Ⅰ（1）作出m-l的关系图线，用平滑的曲线将点描绘出，如下

根据胡克定律，则，所以劲度系数
Ⅱ．（1）实验步骤：①断开待测电阻，将选择开关旋到“×100”档，②将两表笔短接，调整“欧姆调零旋钮”，使指针指向“0Ω”；③再接入待测电阻，将指针示数×100，即为待测电阻阻值。
（2）较为准确的测量待测电阻阻值，滑动变阻器选用分压式，由于待测电阻阻值较小，所以电流表内接，实物图如下

（3）图（c）是一个多量程多用电表的简化电路图，测量电流、电压和电阻各有两个量程。当转换开关S旋到位置3时，内置电源起作用，可用来测量电阻；当S旋到位置1、2时，表头并联小电阻，可用来测量电流，其中S旋到位置1时，内阻较小量程较大。

本题难度：一般
