1、实验题  有一内阻未知（约20kΩ~ 60kΩ）、量程（0~ 3V）的直流电压表。某同学想通过一个多用表中的欧姆档，直接去测量上述电压表的内阻，该多用表刻度盘上读出电阻刻度中间值为30，欧姆档的选择开关拨至倍率_______挡。先将红、黑表棒短接调零后，选用下图中_______（选填：“A”或“B”）方式连接。在实验中，某同学读出欧姆表的读数为_______Ω，这时电压表的读数为1.6V，由此算出此欧姆表中电池的电动势为_______V。
?

参考答案：×1k，A，40k，2.8

本题解析：

本题难度：一般

2、简答题  在喷墨打印机中，墨滴在进入两块大的平行板间之前，被带上了一定量的电荷．两板的作用是使电荷偏转而被一槽沟挡住，不能到达纸上．如图所示，在长1.5cm的两板间的电场强度E=1.2×106N/C．墨滴的质量为m=1.0×10-10g，所带电量q=1.0×10-16C，且以v=15m/s的速率沿着与板平行的水平方向运动（重力不计）．当它离开板时，它在竖直方向上的位移是多大？

参考答案：粒子水平方向运动时间：t=Lv=1×10-3 s
粒子在电场中的加速度：a=qEm
带电粒子在竖直方向的位移：y=12at2，
解得：y=6×10-4? m
答：当它离开板时，它在竖直方向上的位移是6×10-4? m．

本题解析：

本题难度：一般

3、简答题  如图，xoy坐标系中，在y＞0的空间内，存在沿y轴负方向场强为4×103V/m的匀强电场；在y＜0的空间内，存在沿y轴正方向场强为2×103V/m的匀强电场，一质量为10-10kg、带电量为+10-7C的粒子，在y=0.5m处的P点，沿x轴正方向、初速度v0=1000m/s进入电场，不计带电粒子重力．求：
（1）带电粒子在y方向的运动周期；
（2）带电粒子在一个周期内沿x轴方向的位移．

参考答案：（1）沿电场方向，由?F=ma=qE…①
得在y＞0区域粒子的加速度大小a1=4×106m/s2…②
在?y＜0区域粒子的加速度大小a2=2×106m/s2…③
由y=12at2，得粒子到达x轴时间?t1=0.5×10-3s…④
由v=at1，粒子到达x轴时沿y轴方向的速度为v1=2×103m/s…⑤
粒子进y＜0区域后沿y轴方向速度减到零需时间t2=v1a2，得t2=1×10-3s…⑥
所以，粒子在电场中运动的周期T=2(t1+t2)=3×10-3s…⑦
（2）粒子沿x轴方向做匀速运动，由x=vt…⑧
得一个周期内粒子沿x轴方向的位移x=v0T=3m…⑨
答：（1）带电粒子在y方向的运动周期为3×10-3s；
（2）带电粒子在一个周期内沿x轴方向的位移为3m．

本题解析：

本题难度：一般

4、选择题  一个一价和二价的静止铜离子，经过同一电压加速后，再垂直射入同一匀强偏转电场，然后打在同一屏上，屏与偏转电场方向平行，下列说法正确的是（　　）
A．二价铜离子打在屏上时的速度小
B．离开偏转电场后，二价铜离子飞到屏上用的时间长
C．离子经加速电场加速过程中，二价铜离子受电场力的冲量大
D．在离开偏转电场时，两种离子在电场方向上的位移不相等

参考答案：C

本题解析：

本题难度：简单

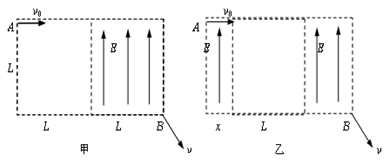

5、计算题  如图所示，在长为2L、宽为L的区域内正好一半空间有场强为E、方向平行于短边的匀强电场，有一个质量为ｍ，电量为ｅ的电子，以平行于长边的速度v0从区域的左上角A点射入该区域，不计电子所受重力，要使这个电子能从区域的右下角的B点射出，求：

（1）无电场区域位于区域左侧一半内时，如图甲所示，电子的初速度应满足什么条件；
（2）无电场区域的左边界离区域左边的距离为x时，如图乙所示，电子的初速度又应满足什么条件。

参考答案：⑴（2）

本题解析：⑴左侧一半无场，电子匀速运动.右侧一半类平抛运动的侧向位移为L，在电场中由电场力作用产生的加速度为?，?（2分）
又，?（2分）
?（2分）
得?（2分）
（2）无电场的一半区域位于距左侧x处，则电子先做类平抛运动，接着做匀速直线运动，最后做类斜下抛运动.但水平方向上一直匀速运动，（1分）
在竖直方向上匀加速时间和匀速时间各为一半，即.（1分）
设竖直方向上匀速运动的速度为V，则有?（3分）
又电子恰从区域的右下角射出，故，?（3分）
解得.?（1分）
点评：难度较大，处理粒子在交变电场中的运动问题，粒子进入另外一个电场中的速度大小以及方向是解决的关键，可灵活应用力的独立作用原理处理此类问题

本题难度：一般
