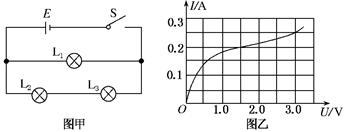

1、选择题 在如图甲所示的电路中，电源的电动势为3.0V，内阻不计，L1、L2、L3为3个用特殊材料制成的同规格的小灯泡，这种小灯泡的伏安特性曲线如图乙所示。当开关S闭合稳定后
A．通过L1的电流大小为通过L2电流的2倍
B．L2消耗的电功率约为0.375 W
C．L1消耗的电功率为0.75W
D．L2的电阻为6 Ω
2、选择题 如图所示，C为两极板水平放置的平行板电容器，闭合开关S，当滑动变阻器R1、R2的滑片处于各自的中点位置时，悬在电容器C两极板间的带电尘埃P恰好处于静止状态．现要使尘埃P向上加速运动，下列方法中可行是?
[? ]
A．把R1的滑片向左移动?
B．把R2的滑片向左移动?
C．把R2的滑片向右移动面?
D．把开关S断开
3、选择题 某同学将一直流电源的总功率P1、输出功率P2和电源内部的发热功率P3随电流I变化的图线画在了同一坐标上，如图中的a、b、c所示，根据图线可知
[? ]
A、反映P3变化的图线是b
B、电源电动势为8V
C、电源内阻为4Ω
D、当电流为0.5A时，外电路的电阻为6Ω
4、选择题 如图所示，闭合电键S，电压表的示数为U，电流表的示数为I，现向左调节滑动变阻器R的触头P，下列说法正确的是（ ）
A．I变大
B．U变小
C．电源的总功率变大
D．电阻R1的功率变大
