1、实验题  下列关于多用表欧姆档测电阻的说法中正确的是?。
A．测量电阻时，如果指针偏转过大，应将选择开关拨至倍率较小的档位，重新调零后测量
B．测量电阻时，如果红．黑表笔分别插在负．正插孔，则会影响测量结果
C．测量电路中的某个电阻，应该把该电阻与电路断开
D．测量阻值不同的电阻时，都必须重新调零

2、实验题  小灯泡灯丝的电阻会随温度的升高而变大，某同学为研究这一现象，用实验得到如下数据（I和U分别表示小灯泡上的电流和电压）：?

3、选择题  某同学用伏安法测电阻.分别采用电流表内接法和外接法，测得某电阻Rx的值分别是R1和R2，则测量值R1、R2跟该电阻的真实值之间的关系是(? )
A．R1>Rx>R2
B．R1<Rx<R2
C．R1>R2>Rx
D．R1<R2<Rx

4、实验题  （4分）如图所示为“研究电磁感应现象”的实验装置，部分导线已连接。

（1）用笔画线代替导线将图中未完成的电路连接好。
（2）如果在闭合开关时发现灵敏电流表的指针向右偏了一下，那么闭合开关后，将原线圈迅速插入副线圈的过程中，电流表指针将向?偏；原线圈插入副线圈后，将滑动变阻器滑片迅速向右滑动时，电流表指针将向?偏。

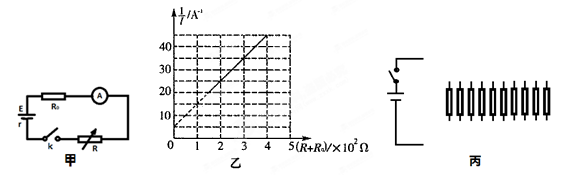

5、实验题  (9分)小汽车仪表台内的鼓风机靠的是一种电动势约为10V,内阻约为30Ω的电池驱动的，已知该电池允许输出的最大电流为55mA,为了测定这个电池的电动势和内阻，某同学利用如图甲所示电路进行实验，图中电流表的内阻RA=15Ω,R为电阻箱，阻值范围0-999.9Ω，RO为定值电阻，对电源起保护作用。

（1）该同学接入符合要求的RO后，闭合开关S,调整电阻箱的阻值，读取电流表的示数，记录多组数据，作出 了如图乙所示的图线，则根据图线可求得该电池的电动势为E=?V， r=?Ω
(2)冬天为了防止汽车仪表玻璃起雾，可用通电电阻加热，用图丙所示10根阻值皆为30Ω的电阻条和上述电池，现在要使整个电路中电阻条上消耗的功率最大，且要求电阻条数最少，请在图丙中画出电路连线。
