1、实验题  某同学要测量一电阻Rx（阻值约18Ω）的阻值，实验室提供如下器材：电池组E（电动势3V，内阻约1Ω）；电流表A（量程0～0.6A，内阻约0.5Ω）；电压表V（量程0～3V，内阻约5kΩ）；电阻箱R（阻值范围0～99.99Ω，额定电流1A）；开关S，导线若干。

小题1:为使测量尽可能准确，应采用下面给出的?▲ 所示电路进行测量。
小题2:下表中记录了电阻箱阻值R及对应电流表A、电压表V的测量数据I、U，请在坐标纸上作出图象，根据图象得出电阻Rx的测量值为?▲ ?Ω。

小题3:此实验中电阻Rx的测量值与真实值相比 ?▲?（选填“偏大”或“偏小”）。

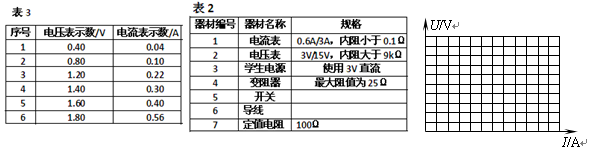

2、实验题  小明同学是一位电学实验爱好者，他向老师要了好多电学实验器
材（见表2），准备来探究一段某种材料的电阻，表3是他记录
的实验数据，他在实际测量的时候大约每隔2分钟测量一组数据。
请回答下列问题：
（1）在虚线框内画出小明实验的电路图；(电路中不需要的器材
不要画在图中)

（2）在方格纸上作出电阻丝的U—I图线；

（3）由序号为5的这组数据计算出电阻丝的电阻测量值为R测＝_________Ω，如果考虑到电表的内阻对测量的影响，则此时电阻测量值R测跟电阻真实值R真相比较，应是R测_________R真；（填“＞”、“＜”或“=”）
（4）所画出的U—I图线是弯曲的，主要原因是_____________________________________________，据此材料的特性可以用来制成____________传感器。

3、实验题  （11分）有一电压表V1，其量程为3V、内阻约为3000Ω.要准确测量该电压表的内阻，提供的器材有：
电源E：电动势约为15V，内阻不计
电流表A1：量程100mA，内阻r1=20Ω
电压表V2：量程2V，内阻r2=2000Ω
定值电阻R1：阻值约为20Ω
定值电阻R2：阻值约为3Ω
滑动变阻器R0：最大阻值10Ω.额定电流1A
电建一个，导线若干
（1）实验中电表应选用_________, 定值电阻应选用__________
（2）请你设计一个测量电压表V1内阻的实验电路图并画在虚线框内

（3）说明实验所要测量的物理量________________________________________
（4）写出电压表V1内阻的计算表达式rv1=___________________________

4、实验题  某同学为了测量一个在不同电压下工作时的电热器Rx的阻值，已知电热器的额定电压为12V。在实验结束后，该同学记录的测量数据如下：

请根据上述信息完成下列问题：
（1）除电热器外，实验室里还给该同学提供了如下器材供选择：
A．电流表(0～3A，0.1Ω)
B．电流表(0～0.6A，10Ω)
C．电压表(0～3V，1kΩ)
D．电压表(0～15V，30kΩ)
E．滑动变阻器(0～10Ω，0.3A)
F．滑动变阻器(0～l0Ω，2A)
G．输出电压为l6V的学生电源
H．导线、开关
那么该同学选择使用的器材是：________________________。（填序号）
（2）在虚线框内画出实验电路图。
（3）在图中的坐标纸上作出U－I图象。并根据图象说明电热器的电阻大小随电压变化的关系_________________________________________。

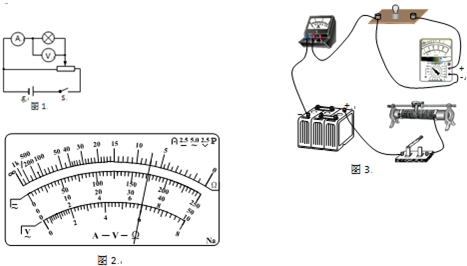

5、简答题  在“描绘小灯泡的伏安特性曲线”实验中，电路图如图（a）所示，所用器材有：小灯泡（2.5V，0.6W）、滑动变阻器、多用表、电流表、蓄电池、电键、导线若干．
（1）粗测小灯泡的电阻，应选用多用表的______倍率（选填“×1”、“×10”、或“×100”），正确操作后，多用表的示数如图（b）所示，结果为______Ω．
（2）实验中使用多用表测电压，请根据图（a）的电路图在图（c）中将实物图补充完整；
