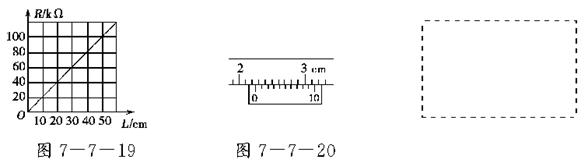

1、实验题  某课题小组通过实验测量淮河水的电阻率．现备有一根均匀的长玻璃管(两端各有一个圆形电极，可装入样品水，接触电阻不计)、电压表(量程12 V，内阻约100 Ω)，电流表(量程100 μA，内阻约50 Ω)、滑动变阻器(10 Ω，1 A)、电池组(电动势E＝12 V，内阻不计)、开关、导线若干、直尺、待测的水样品．如图7－7－19是他们用伏安法多次测量并计算出对应的水柱长度L与水柱电阻R描点画出的图象．实验中还用10分度的游标卡尺测量了玻璃管的内径，结果如图7－7－20所示．

请回答下面的问题：
小题1:玻璃管内径d的测量值为________ cm；
小题2:请在上面的虚线框内画出测量水柱电阻的电路图；
小题3:所测水的电阻率为________ Ω·m(保留两位有效数字)．

2、实验题  某同学采用如下图甲所示的电路测定电源电动势和内电阻，已知干电池的电动势约为1.5V，内阻约2Ω，电压表(0～3V　约3kΩ)，电流表(0～0.6A　约1.0Ω)，滑动变阻器有R1(10Ω　2A)和R2(100Ω　0.1A)各一只．

(1)实验中滑动变阻器应选用________(选填“R1”或“R2”)．
(2)在图乙中用笔画线代替导线连接实验电路．
(3)在实验中测得多组电压和电流值，得到如图丙所示的U－I图像，由图可较准确地求出电源电动势E＝________V；内阻r＝________Ω.

3、填空题  （本题7分）
（1）．用多用表测电阻，如果表的指针偏转过小，为使测量比较准确，应将选择开关拨至倍率较________(大或小)的档位上.每次换档后，需要重新______再进行测量.
（2）．如图所示，A、B、C是多用表在进行不同测量时转换开关分别指示的位置，D是多用表表盘指针在测量时的偏转位置.

①A是________档，若用此档测量，则读数________
②B是________档，若用此档测量，则读数________

4、实验题  在“研究回路中感应电动势大小与磁通量变化快慢的关系”实验(见图(a))中，得到图线如图(b)所示。

(1)(多选题)在实验中需保持不变的是(? )
A．挡光片的宽度
B．小车的释放位置
C．导轨倾斜的角度
D．光电门的位置
