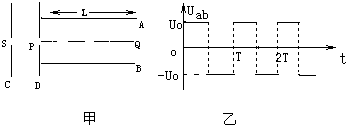

1、简答题  如图甲所示，真空中水平放置的平行金属板A、B的长度为L，两板间加上如图乙所示的交变电压，峰值为uo，周期为T．紧靠A、B板左端有一对加速电极C、D，可将从孔S飘入的电子（初速为零）加速后从孔P沿AB中央水平射入AB之间．若要电子能从AB右端中央Q点水平飞出．问：
（1）加速电极CD之间的电压ucd
（2）AB之间的距离d所满足的条件．（电子电量为e，质量为m，不计重力）

参考答案：（1）在t=kT+T4时进入AB之间的电子可从Q水平射出．其在极间的轨迹如图：



在t=kT+34T时进入AB之间的电子可从Q水平射出．其在极间的轨迹如图：



设电子以vo进入AB，则有?vo?nT=L（n=1、2、3…）
又12mv2o=eucd
∴ucd=m2eLnT(n=1、2、3…)
（2）电子在2×T4内的侧移y须满足?
?y=2×12euomd(T4)2≤d2
∴d≥T2

本题解析：

本题难度：一般

2、实验题  在“用电流表和电压表测定电池的电动势和内电阻”的实验中。
（1）备有如下器材：
A．旧干电池l节；
B．滑动变阻器（0~20Ω）；
C．滑动变阻器（0~1kΩ）；
D．电压表（0~3V）；
E．电流表（0~0.6A）；
F．电流表（0~3A）；
G．开关、导线若干。
其中滑动变阻器应选___________，电流表选___________。（只填器材前的序号）
（2）请在虚线框中画出该实验合理的电路图。

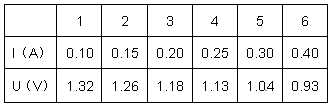

（3）某同学记录的实验数据如下表所示，试根据这些数据在图中画出U-I图线（要求图线尽可能充满坐标纸）。根据图线得到被测电池的电动势E=___________V，内电阻r=___________Ω。
?

参考答案：（1）B，E（2）（3），1.40-1.50，1.20-1.35

本题解析：

本题难度：困难

3、简答题  两位同学在实验室利用如图（a）所示的电路测定定值电阻R0、电源的电动势E和内电阻r，调节滑动变阻器的滑动触头P向某一方向移动时，一个同学记录了电流表和A和电压表V1的测量数据，另一同学记录的是电流表和A和电压表V2的测量数据．并根据数据描绘了如图（b）所示的两条U-I直线．回答下列问题：

（1）根据甲乙两同学描绘的直线，可知______
A．甲同学是根据电压表?V1和电流表A的数据
B．甲同学是根据电压表?V2和电流表A的数据
C．乙同学是根据电压表?V1和电流表A的数据
D．乙同学是根据电压表?V2和电流表A的数据
（2）图象中两直线的交点表示的物理意义是______
A．滑动变阻器的滑动头P滑到了最右端
B．电源的输出功率最大
C．定值电阻R上消耗的功率为0.5W
D．电源的效率达到最大值
（3）根据图（b），可以求出定值电阻R0=______Ω，电源电动势E=______V，内电阻r=______Ω．
（4）该电路中电流表的读数能否达到0.6A，试说明理由．

参考答案：（1）从电路连接可以看出，电流表A的读数增大时，电压表V1的读数减小，电压表V2的读数增大．
甲同学是根据电压表V1和电流表A的数据绘制图象的，故B错误，A正确；
乙同学是根据电压表V2和电流表A的数据绘制图象的，故C错误，D正确．
故选AD．
（2）A、滑动变阻器的滑动触头P滑到了最左端，故A错误；
B、滑动变阻器短路时，外电阻与内电阻最接进，故电源输出功率最大，故B正确；
C、此时电阻的电压为1V，电流为0.5A，故功率为0.5W，故C正确；
D、外电阻最小，效率最低，故D错误；
故选BC；?
（3）定值电阻的U-I图线是正比图线，斜率表示电阻，为2Ω；
图线N的纵轴截距表示电动势，为1.5V；斜率表示内电阻，为1Ω；
（4）不能．当电流表读数达到0.6A时，从图（b）中可以看出测路端电压的电压表V1的读数会小于V2的读数，在电路里是不可能实现的．（或者电路中的最大电流应该是0.5A）．
故答案为：不能，当滑动变阻器滑到最左端时，总电阻最小电流最大为0.5A．
故答案为：（1）AD；（2）BC；（3）2.0，1.50，1.0，；
（4）不能．当电流表读数达到0.6A时，从图（b）中可以看出测路端电压的电压表V1的读数会小于V2的读数，在电路里是不可能实现的．（或者电路中的最大电流应该是0.5A

本题解析：

本题难度：一般

4、选择题  如图（a）所示，两平行正对的金属板A、B间加有如图（b）所示的交变电压，一重力可忽略不计的带正电粒子被固定在两板的正中间P处．若在t0时刻释放该粒子，粒子会时而向A板运动，时而向B板运动，并最终打在A板上．则t0可能属于的时间段是（ ? ）
A．0＜t0＜T/4
B．
T/2＜t0＜3T/4
C．
3T/4＜t0＜T
D．T＜t0＜9T/8
