1、填空题  在做测量电源的电动势E和内阻r的实验时，提供的器材有：待测电源一个，已知内阻为RA的电流表一个，电阻箱一个，开关一个，导线若干．为使测量更加准确，多次改变电阻箱的阻值R，读出电流表的相应示数I，以

参考答案：（1）安阻法测电源电动势与内阻实验，电源、电阻箱与电流表串联接入电路，电流表测电路电路电流，实验电路图如图所示，设电源电动势为E，由闭合电路欧姆定律可得：E=I（r+R+RA），则1I=1ER+r+RAE，则图象斜率k=1E，电源电动势：E=1k，图象截距：m=r+RAE，则电源内阻r=mk-RA；
（2）安阻法测电源电动势与内阻实验，电源、电阻箱与电流表串联接入电路，电流表测电路电路电流，实验电路图如图所示．

故答案为：（1）1k；（2）电路图如图所示．

本题解析：

本题难度：一般

2、选择题  两平行金属板相距为d，电势差为U，一电子质量为m，电荷量为e，从O点沿垂直于极板的方向射出，最远到达A点，然后返回，如图所示，OA=h，此电子具有的初动能是（　　）
A．

参考答案：设出电子的初动能Ek0，末动能为零，极板间的电场E=Ud，
根据动能定理：-eEh=0-Ek0，
解得：Ek0=eUhd
故选：D

本题解析：

本题难度：简单

3、简答题  为了测量图中果汁电池的电动势E和内阻r，并探究电极间距对E和r的影响（实验器材如图所示）．
（1）将电压表、电流表均视为理想电表，请在图中用笔画线代替导线连接电路；
（2）实验中依次减小铜片与锌片的间距，分别得到相应果汁电池的U-I图象如图中a、b、c所示，由此可知：在该实验中，随电极间距的减小，电源电动势______（填“增大”、“减小”或“不变”），电源内阻______（填“增大”、“减小”或“不变”）；
（3）图线a对应的电源电动势E=______V，短路电流I=______A．（均保留三位有效数字）

参考答案：①如图所示．



? ②在该实验中，随电极间距的减小，图线与纵轴的交点的纵坐标即为电动势，交点纵坐标不变，所以电动势不变，图线斜率的绝对值即为内阻，斜率的绝对值变大，内阻增大．
③图线与纵轴的交点的纵坐标即为电动势，为0.975?V；图线斜率的绝对值即为内阻，对应图线斜率绝对值约为478
Ω，短路电流I=Er=3.75×10-3A
故答案为：①如图所示； ②不变，增大，③0.975，3.75×10-3

本题解析：

本题难度：一般

4、选择题  下列属于预防静电危害的做法是
A.在高大的建筑物顶端安装避雷针
B.水泥厂利用静电除去废气中的粉尘
C.在制造轮胎的橡胶中添加导电材料
D.行驶中的油罐车尾带一条拖地的铁链

参考答案：ACD

本题解析：A、当打雷的时候，由于静电的感应，在高大的建筑物顶端积累了很多的静电，容易导致雷击事故，所以在高大的建筑物顶端安装避雷针可以把雷电引入地下，保护建筑物的安全，所以A正确．
B、水泥厂利用静电除去废气中的粉尘，这是对于静电的应用，所以B错误．
C、由于车的运动，轮胎和地面之间会产生静电，在制造轮胎的橡胶中添加导电材料可以及时的把产生的静电导走，所以C正确．
D、油罐车再运动的过程中，由于里面的油再晃动，也会摩擦产生静电，后面拖一条的铁链就可以以及时的把产生的静电导走，所以D正确．
故选ACD．
考点：本题考查了对静电危害的预防应用
点评：在打雷时，由于静电感应再楼顶会积累大量的电荷，会对建筑物造成危害，同样像运动的油罐车等物体由于不断的摩擦也会产生大量的静电，所以要及时的把产生的静电导走．

本题难度：困难

5、实验题  有一内阻未知(约20～60 kΩ)、量程(0～10 V)的直流电压表。

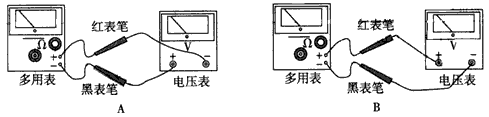

（1）某同学想通过一个多用表中的欧姆挡，直接去测量上述电压表的内阻，该多用表刻度盘上读出电阻刻度中间值为30，欧姆挡的选择开关拨至倍率___________挡。先将红、黑表笔短接调零后，选用下图中___________方式连接。

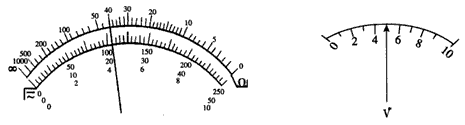

（2）在实验中，某同学读出欧姆表的读数为___________，这时电压表的读数为___________V。计算出欧姆表中电池的电动势为___________V。

参考答案：（1）×1 k，A
（2）40 kΩ，5.0，8.75

本题解析：

本题难度：一般
