微信搜索关注"91考试网"公众号,领30元,获取公务员、事业编、教师等考试资料40G! 1、选择题  如图甲所示，MN左侧有一垂直纸面向里的匀强磁场。现将一边长为l、质量为m、电阻为R的正方形金属线框置于该磁场中，使线框平面与磁场垂直，且bc边与磁场边界MN重合。当t=0时，对线框施加一水平拉力F，使线框由静止开始向右做匀加速直线运动；当t=t0时，线框的ad边与磁场边界MN重合。图乙为拉力F随时间变化的图线。由以上条件可知，磁场的磁感应强度B的大小为（ ? ） A． B． C． D． 2、选择题  如图所示，金属杆ab以恒定的速率v在光滑平行金属导轨上向右滑行，设整个电路总电阻保持不变，匀强磁场与导轨所在平面垂直，下列叙述正确的是（　　） A．ab杆中的电流强度与速率v成正比 B．电路产生的电热功率与速率v成正比 C．磁场作用于ab杆的安培力与速率v的平方成正比 D．外力对ab杆做功的功率与速率v的平方成正比

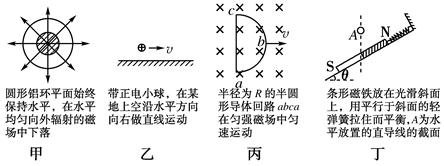

3、选择题  如图所示，以下判断正确的是(　　)

A．图甲中因穿过铝环的磁通量始终为零，所以铝环中不产生感应电流
B．图乙中地面上方的电场方向和磁场方向可能重合
C．由公式E＝N可求出图丙导线abc中的感应电动势为零
D．图丁中，当导线A通过向外的电流时，磁铁对斜面的压力增大，同时弹簧缩短

4、计算题  如图所示，固定在水平桌面上的光滑金属导轨MN、PQ，间距为L，其右端接有阻值为R的电阻和理想交流电压表，整个装置处在竖直向下的匀强磁场中，磁感应强度大小为B．导体棒ef垂直于导轨放置，且与两导轨接触良好，导体棒接入电路的电阻为r，其它电阻不计，现让导体棒在ab、cd之间往复运动，其速度随时间的关系为（vm和T已知）．

（1）写出导体棒产生的电动势的表达式，并求出电压表的示数；
（2）求一个周期T内R中产生的焦耳热Q；
（3）若ab与cd的距离为x，求导体棒从ab滑到cd过程中通过电阻R的电量q．

5、计算题  一电阻为R的金属圆环，放在匀强磁场中，磁场与圆环所在平面垂直，如图（a）所示。已知通过圆环的磁通量随时间t的变化关系如图（b）所示，图中的最大磁通量Ф0和变化周期T都是已知量，求：
（1）在t=0到的时间内，通过金属圆环的电流大小及方向；
（2）在t=0到t=T的时间内，金属环所产生的电热Q。
