1、选择题  下图(1)所示是示波管的原理图，它是由电子枪，竖直偏转电极YY′、水平偏转电极ＸＸ′和荧光屏组成。电子枪发射的电子打在荧光屏上将出现亮点，不加任何电压时，电子打在荧光屏中心。若亮点很快移动，由于视觉暂留关系，能在荧光屏看到一条亮线。现在加上频率较高的偏转电压，则（?）


A．如果只在偏转电极ＸＸ′上加上如图（2）所示的电压，应观察到一条水平亮线

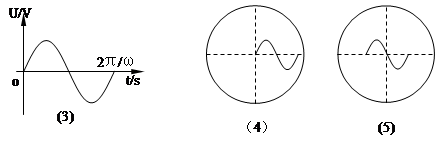

B．如果只在偏转电极ＹＹ′上加上如图（3）所示Ｕ=Umsinωt的电压，应观察到一条正弦曲线如图（4）
C．如果在偏转电极ＹＹ′上加上如图（3）所示Ｕ=Umsinωt，同时在偏转电极ＸＸ′上加上图（2）所示的电压，应观察到一条正弦曲线如图（5）
D．如果在偏转电极ＹＹ′上加上如图（3）所示Ｕ=Umsinωt，同时在偏转电极ＸＸ′上加上图（2）所示的电压，应观察到一条正弦曲线如图（4）

参考答案：AD

本题解析：如果只在偏转电极XX"上加上如图（2）所示的电压，应观察到一条水平的亮线，故A正确；如果只在偏转电极YY"上加上如图（3）所示U=Umsinωt的电压，则在水平向不运动，只在竖直向偏转，应观察到一条竖直的亮线．故B错误；如果在偏转电极YY"上加上如图（3）所示U=Umsinωt的电压，同时在偏转电极XX"上加上图（2）所示的电压，因（2）图中的电压为单一方向上，则形成的图象只在O点的一侧为图（4），故C错误，而D正确．

本题难度：一般

2、选择题  如图所示，无限大均匀带正电薄板竖直放置，其周围空间的电场可认为是匀强电场。光滑绝缘细管垂直于板穿过中间小孔，一个视为质点的带负电小球在细管内运动。以小孔为原点建立x轴，规定x轴正方向为加速度a、速度v的正方向，下图分别表示x轴上各点的电势φ，小球的加速度a、速度v和动能Ek随x的变化图象，其中正确的是

参考答案：D

本题解析：由题意知周围电场是匀强电场，故电势随x应呈线性关系，所以A错误；在x正半轴上，因小球带负电，小球受电场力与电场方向相反，所以力的方向沿x轴负方向，所以加速度为负值，故B错误；又因是匀强电场，故小球受电场力不变，小球在x正、负半轴分别做匀变速直线运动，根据，得：速度与位移不是线性关系，故C错误；根据动能定理，所以D正确。

本题难度：一般

3、选择题  下列哪一个物理量的单位是“库仑”（　　）
A．电功
B．电流
C．电量
D．电功率

参考答案：C

本题解析：

本题难度：一般

4、计算题  如图ab为两平行板，a板上的0为离子发射源，能发出质量为m带电量为q初速度为零的带电离子，ab板间加速电压为U1 ，在b板中央有小孔k让离子通过。在b板右侧有AB两块平行金属板，k正好位于AB板间的中心线上，已知AB板间距离为d，板长为L，板间电压为U2，求:

(1)离子到达k点时的速度
(2)如离子穿过k点后经偏转正好打在B板的中点p处，则为

参考答案：（1）（2）

本题解析：（1）电子在加速电场中，电场力做正功qU1，根据动能定理求解v0；
（2）由题：电子从两板正中间垂直电场方向射入，且正好能打在B板的正中点，得知：，。
（1）设离子到达小孔k时速度为v，则由功能关系有
?①
解得?②
（2）离子穿过小孔k后以v的初速度做类平抛运动，设离子运动时间为t，加速度为a，由题意有：
水平方向：?③
竖直方向：?④
?⑤
解得：
点评：本题是分析和处理带电粒子在组合场中运动的问题，关键是分析运动情况和选择解题规律．比较容易．

本题难度：一般

5、选择题  如图所示，AB是某电场中的一条电场线．若有一电子以某一初速度，仅在电场力的作用下，沿AB由A运动到B，其速度图象如下图所示，下列关于A、B两点的电场强度EA、EB和电势的判断正确的是：

A．EA>EB       B．EA<EB           C．        D．

参考答案：AC

本题解析：
考点：电势差与电场强度的关系；匀变速直线运动的图像．
分析：由图可知带电粒子速度变化情况，则可明确粒子在两点的加速度大小关系，即可确定电场强度的大小；
由功能关系可以确定电势的高低．
解答：解：由图可知，电子在A点加速度较大，则可知A点所受电场力较大，由F=Eq可知，A点的场强要大于B点场强；故A正确，B错误；
而电子从A到B的过程中，速度减小，动能减小，则可知电场力做负功，故电势能增加，故?＜?且电子带负电，由φ=可知，A点的电势要大于B点电势，故C正确，D错误；
故选AC．
点评：本题根据图象考查对电场的认识，要求学生能从图象中找出加速度的大小及速度的变化，再应用动能定理及牛顿第二定律进行分析判断；
同时还需注意，电势能是由电荷及电场共同决定的，故不能忽视了电荷的极性．

本题难度：一般
