1、实验题  （1）某电阻丝R的额定电压为3V，为测量其电阻值， 1某同学先用多用电表粗测其电阻．用已经调零且选择开关指向欧姆挡“×10”档位的多用电表测量，发现指针的偏转角度太大，这时他应将选择开关换成欧姆挡的 “ ▲　”档位(选填“×100”或“×1”)，然后进行   ▲   ，再次测量电阻丝的阻值，其表盘及指针所指位置如右图所示，则此段电阻丝的电阻为 ▲  Ω．

（2）现要进一步精确测量其阻值实验室提供了下列可选用的器材
A：电流表A1（量程300mA，内阻约1Ω）
B：电流表A2（量程0.6A，内阻约0.3Ω）
C：电压表V1（量程3.0V，内阻约3kΩ）
D：电压表V2（量程15.0V，内阻约5kΩ）
E：滑动变阻器R1（最大阻值为10Ω）
F：滑动变阻器R2（最大阻值为500Ω）
G：电源E（电动势4V，内阻可忽略）
H：电键、导线若干。
为了尽可能提高测量准确度，应选择的器材为（只需填器材前面的字母）
电流表__ ▲___．电压表___ ▲_____．滑动变阻器_____ ▲_____．
（3）下列给出的测量电路中，最合适的电路是­­­­_   ▲ __。

A               B                 C                D
（4）由于电表的内阻会给实验结果带来影响，为了精确测量该电阻的阻值，在上面实验中先测出  ▲  表(选填“电压”、或“电流”)的内阻。

2、实验题  （14分）为了研究某导线的特性，某同学所做部分实验如下：

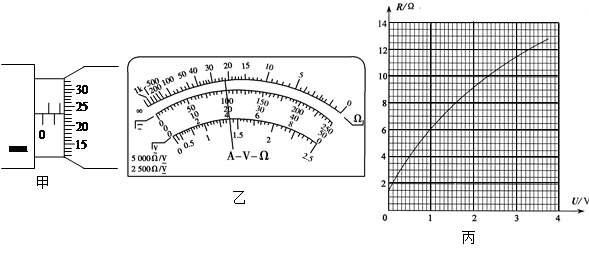

（1）用螺旋测微器测出待测导线的直径，如图甲所示，则螺旋测微器的读数为
     mm；
（2）用多用电表直接测量一段导线的阻值，选用“×10”倍率的电阻档测量，发现指针偏转角度太大，因此需选择    倍率的电阻档(选填“×1”或“×100”)，欧姆调零后再进行测量，示数如图乙所示，则测量值为     Ω；
（3）另取一段同样材料的导线，进一步研究该材料的特性，得到电阻R 随电压U变化图像如图丙所示，则由图像可知，该材料在常温时的电阻为       Ω；当所加电压为3.00V时，材料实际消耗的电功率为       W．(结果保留两位有效数字)

3、实验题  现有一电池，电动势E约为9V，内阻r在35~55Ω范围内，允许通过的最大电流为50mA。为测定该电池的电动势和内阻，某同学利用如图（a）所示的电路进行实验。图中R为电阻箱，阻值范围为0~9999Ω；R0为保护电阻。

（1）（单选）可备选用的定值电阻R0有以下几种规格，本实验应选用（   ）

（A）20Ω，2.5W          （B）50Ω，1.0W
（C）150Ω，1.0W         （D）1500Ω，5.0W
（2）按照图（a）所示的电路图，将图（b）所示的实物连接成实验电路。
（3）接好电路，闭合电键后，调整电阻箱的阻值，记录阻值R和相应的电压表示数U，取得多组数据，然后通过做出有关物理量的线性关系图像，求得电源的电动势E和内阻r。
①请写出所作线性图像对应的函数表达式____________________；
②图（c）是作线性图像的坐标系，若纵轴表示的物理量是，请在坐标系中定性地画出线性图像。

4、实验题  （10分）小明设计了如图甲所示的电路，同时测电阻R0的阻值、电源的电动势E及内阻r。

(1)用笔画线代替导线按图甲电路图将图乙实验连接图补充完整；
(2)闭合电键S，移动滑动触头P，用V1、V2和A测得并记录多组数据。根据数据描出如图丙所示的M、N两条U-I直线，则直线N是根据电压表_____________(填“V1”或“V2”)和电流表A的数据画得的；
(3)根据图像可以求得电阻R0的测量阻值为___________，电源电动势E的测量值为 _____V，内电阻的测量值为______________；
(4)要使实验中测量定值电阻R0的误差尽可能小，对电流表A的内阻大小的要求是_________________(选填字母代号)。
A．尽可能选大一点    B．尽可能选小一点    C．无要求

5、实验题  选择正确的选项填空（选填字母序号）
（1）某同学用如图所示的电路测绘“2.2 V  0.25 A”小灯泡的伏安特性曲线，应选择的电源与电流表量程分别是_____________

A．一节干电池、0.6 A  B．一节干电池、3 A
C．两节干电池、0.6 A  D．两节干电池、3 A
（2）某同学做“测定电池的电动势和内阻”实验，电路如图所示．测得电流与路端电压的数据见下表：其中存在测量错误的数据是_____________
