1、实验题  一多用电表的欧姆挡有4挡,分别为×1、×10、×100、×1K，现用它来测一未知电阻值。当用×100Ω挡测量时，发现指针的偏转角度很小。为了使测量结果更准确，测量前应进行如下两项操作，先换            挡，接着                  ，然后再测量并读数。完成上述两项操作后，多用电表表盘指针如图所示，其读数为        。

参考答案：×1K  欧姆调零   8.0KΩ（或8000Ω、8 KΩ）

本题解析：当用×100Ω挡测量时，指针的偏转角度很小，说明倍率挡选择的过小，应换做×1K挡，接着进行欧姆档调零；图中多用电表读数为：8×1kΩ="8" kΩ.
考点：欧姆表的使用.

本题难度：一般

2、实验题  某课题研究小组，收集了数码相机、手机等用旧了的各种类型的电池，及从废旧收音机上拆下的电阻、电容、电感线圈、薄的金属圆片．现从这些材料中选取两个待测元件，一是电阻R0(约为2 kΩ)，二是手机中常用的锂电池(电动势E标称值为3.7 V，允许最大放电电流为100 mA)。在操作台上还准备了如下实验器材：
A．电压表V (量程4 V，电阻RV约为4.0 kΩ)，
B．电流表A1(量程100 mA，电阻RA1约为5 Ω)，
C．电流表A2(量程4 mA，电阻RA2约为50 Ω)，
D．滑动变阻器R1(0～20 Ω，额定电流1 A)，
E．开关S一只、导线若干，
F．游标卡尺，  G．螺旋测微器。
（1）为了测定电阻的阻值，某小组的四位成员各自设计了如图所示的电路原理图，并选取了相应的器材（电源用待测的锂电池），则电路设计正确且器材选取也妥当的是（  ）

（2）为了测锂电池的电动势和内阻，请在下面的方框甲中画出实验原理图，并在图中标明所选用器材。

（3）某小组根据测得的数据，画出了U－I图线，如图乙所示，根据图线，可求得：该锂电池的电动势E＝    V，内阻r＝    Ω.

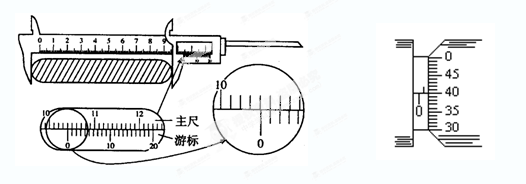

（4）某同学用游标卡尺和螺旋测微器分别测量薄金属圆片的直径和厚度。读出图中的示数。该游标卡尺示数为     cm。螺旋测微器示数为     mm。

参考答案：(1) D ， (2) 如图下所示，(3) 3.5，25，(4) 10.405cm ，0.900mm

本题解析：(1)由R0的电阻值可知电路的最大电流为（A），根据电流表量程应选电流表A2，由于，应采用电流表内接法以减小系统误差，滑线变阻器采用分压法连接，故D正确；(2)如上图所示；(3) 根据全电路欧姆定律有①，由①可得，带入实验数据可得该锂电池的电动势E＝3.5V，内阻r＝25 Ω；(4)游标卡尺示数为10.4+0.05×1=10.405（cm），螺旋测微器示数为0.5+0.01×40=0.900（mm）。
考点：本题考查了测定电阻实验、全电路欧姆定律、测定电池的电动势和内阻、游标卡尺示及螺旋测微器的使用

本题难度：一般

3、实验题  (10分)小明、小刚、小敏所在的学习兴趣小组在研究玩具电动机的工作状态时，想描绘出电动机工作时两端电压U和通过电动机线圈的电流I的U

参考答案：

本题解析：

本题难度：一般

4、实验题  （12分）测金属丝电阻率实验中．
（1）用螺旋测微器测金属丝直径，示数如图1所示，则直径为           mm。
（2）用多用表“Ω×1”挡估测其电阻，示数如图2所示，则阻值为      Ω.
一研究性学习小组进而想在实验室探究小灯泡灯丝的电阻会随灯丝温度的变化而变化，因而引起功率变化的规律．实验室备有的器材是：电压表（0～3V，约3kΩ）、电流表（0～0.6A，约0.1Ω）、电池，开关，滑动变阻器，待测小灯泡，导线若干．实验时，要求小灯泡两端电压从0逐渐增大到额定电压．
（3）在如图3的虚线框内画出实验电路图．
（4）闭合开关前应将滑动变阻器的滑片P移至最        （填“左”或“右”）端.
（5）根据实验测得数据描绘如图4所示的U-I图象，由此可知，小灯泡电阻R随温度T的关系是：温度T越高，电阻R        （填“越大”、“越小”或“不变”）.
（6）如果一电池的电动势2V，内阻2.5Ω请你根据上述实验的结构，确定小灯泡接在该电池的两端，小灯泡的实际功率是        W.（保留两位有效数字）

参考答案：（1）1.980；（2）5；（3）实验电路图如图所示；（4）左（5）越大 （6）0.40．

本题解析：（1）螺旋测微器固定刻度值为1.5mm，可动刻度值48.0×0.01=0.480mm，直径为1.5mm+0.480mm=1.980mm。
（2）多用表欧姆档表盘上的刻度为5，阻值为5×1=5Ω.
（3）金属丝电阻较小，测量电路应用电流表外接法，探究小灯泡灯丝的电阻会随灯丝温度的变化而变化，要求电流从零开始变化，应用分压电路。
（4）闭合开关前应使小灯泡两端的电压最小，滑动变阻器滑片P移至最左端。
（5）根据R=，电流越大，温度T越高，电阻R越大。

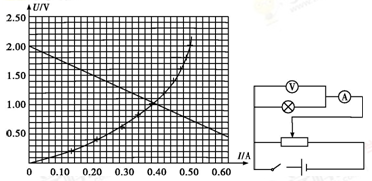

（6）电源的路端电压与电流的关系图线与电阻的伏安特性图线的交点的电压、电流值即为电阻接到电源两端的电压和电流，P=UI=0.40w。
考点：测金属丝电阻率、螺旋测微器的读数

本题难度：一般

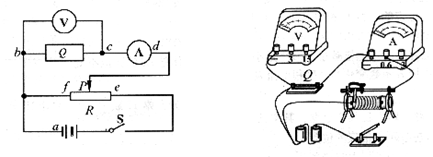

5、实验题  一实验小组准备探究元件Q的伏安特性曲线，他们设计了如图所示的电路图．请回答下列问题：

(1)请将图中的实物连线按电路图补充完整．
(2)考虑电表内阻的影响，该元件电阻的测量值        _(选填“大于”、“等于”或“小于”) 真实值．
(3)在电路图中闭合开关S，电流表、电压表均有示数，但无论怎样移动变阻器滑动片，总不能使电压表的示数调为零．原因可能是图中的        (选填a、b、c、d、e、f)处接触不良．
(4)实验测得表格中的7组数据．请在坐标纸上作出该元件的I-U图线．

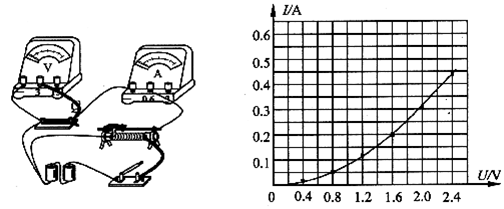

参考答案：（1）如图所示 （2）小于   （3）f   （4）如图所示   （5） 甲

本题解析：（1）根据电路图，连接实物，如图所示；（2）由图知，电流的测量偏大，根据知，电阻的测量偏小，即小于真实值；（3）无论怎样移动变阻器滑动片，总不能使电压表的示数调为零，是因为滑动变阻器是限流式接法，故是导线f 断路；（4）描点画图，如图所示；

（5）根据欧姆定律电阻应等于割线的斜率，切线的斜率不等于电阻，所以甲同学的方法正确。
考点：本题考查描绘元件的伏安特性曲线

本题难度：一般
