1、计算题 （12分） 有两个量程的电压表，当使用a、b两个端点时，量程为0～10V，当使用a 、 c 两个端点时，量程为0～100V。已知表头内阻为Rg=500Ω，满偏电流为Ig=1mA，求电阻R1、R2的值。
参考答案：
本题解析：接a、b两端，电流表满偏，则：
解得：
当接a、c两端，电流表满偏，则：
解得：
点评：本题难度较小，改装电压表利用的是串联分压的原理，应掌握串联分压原理的应用才行
本题难度：简单
2、简答题 利用如图所示的电路测量量程为3V的电压表内阻RV，RV约为8kΩ，某同学的实验步骤如下：
d．按电路图正确连接好电路，将变阻器R1的滑片移到最右端，电阻箱的阻值调到最大；
e．合上开关S1和S2并调节R1，使电压表的指针指到满刻度；
f．合上开关S1并打开S2，调整电阻箱R的阻值及变阻器R1的大小，使电压表的指针指到满偏的一半；
g．读出电阻箱的阻值R，即为电压表内阻．
在该实验中，除滑动变阻器R1外，其他器材均符合实验要求，现有两个变阻器可供选择
变阻器A：最大阻值lkΩ，额定电流1A
变阻器B：最大阻值20Ω，额定电流2A
根据以上设计的实验方法，回答下列问题．
（1）选用适当的变阻器为______；
（2）上述实验步骤中，有错误的步骤是______，应改正______；
（3）该实验中存在着系统误差，设Rv的测量值为R测，真实值为真，则R测______R真?（选填“＞”“=”或“＜”）0．
参考答案：这是半偏法测电压表的实验，在滑动变阻器的电阻远小于电压表内阻时，可以认为由滑动触头输出的电压不变．闭合S1和S2，调节R1，使电压表满偏；仍闭合S1断开S2，调节电阻箱R2，使电压表半偏，此时电压表和电阻箱两端的电压相等，电阻相等，所以读出电阻箱的示数就得到了电压表的内阻．不需知道R1的大小，故C步骤中去掉变阻箱大小；
电阻箱选择大于但接近电压表内阻且精确度高的．
变阻器选择远小于电压表内阻且额定电流大的．故滑动变阻器选B；
由满偏调节为半偏时，外电阻增大，干路电流减小，滑动触头输出的电压增大，即电阻箱两端电压大于电压表的半偏电压，此时电阻箱电阻大于电压表内阻，测量值大于真实值，偏大．
故答案为：（1）变阻器B?（2）步骤c?去掉“及变阻箱R1的大小”（3）＞
本题解析：
本题难度：一般
3、计算题 为了测出电源的电动势和内阻，除待测电源和开关、导线以外，配合下列哪组仪器，不能达到实验目的（?）
A．一个电流表和一个电阻箱
B．一个电压表、一个电流表和一个滑动变阻器
C．一个电压表和一个电阻箱
D．一个电流表和一个滑动变阻器
参考答案：D
本题解析：要测电源的电动势，需要测量出电源的输出电压和输出电流。如果已知电阻的阻值，可以通过电流（或电压）计算出电压（或电流），从而计算出电源的电动势和内电阻。而D选项中无法知道滑动变阻器的电阻，所以不能计算出电压，无法计算出电源的电动势和内电阻。
本题难度：简单
4、填空题 如图所示为伏安法测电阻的一种常用电路．以下分析正确的是______
A．此接法的测量值大于真实值
B．此接法的测量值小于真实值
C．此接法要求待测电阻值比电流表内阻小的较多
D．此接法要求待测电阻值比电流表内阻大的较多．
参考答案：A、图中连接方式是电流表内接法．
由于电流表的分压作用，使电压表测的电压大于待测电阻两端的电压，由R=UI知测量值大于真实值．故A正确，B错误．
C、电流表内接法，由于电流表的分压作用，使电压表测的电压大于待测电阻两端的电压，要减小误差，也就是电流表分压影响较小，所以此接法要求待测电阻值比电流表内阻大的较多．故C错误，D正确．
故选AD．
本题解析：
本题难度：简单
5、实验题 （10分）探究金属丝的电阻与长度关系的实验中，取一段粗细均匀的金属丝拉直后连接在A、B接线柱上，金属丝上安装一个可滑动的金属夹P．实验室提供了下列器材：电压表V（0-3V-15V）、电流表A（0-0.6 A-3A）、4V直流电源、滑动变阻器（0-20Ω）、刻度尺、开关和导线若干．
（1）用刻度尺测量金属丝AP段长度l，用电压表和电流表测量AP段的电阻R，请你用笔划线代替导线，在图甲中用三根导线连接好电路．闭合开关前，应注意?．
（2）实验过程中，某次测量电压表、电流表指针偏转如图乙所示，则电流表和电压表的读数分别为I=?A，U=?V．
（3）实验中测出AP段长度l以及对应的电阻值R如下表：
l/cm
| 30.00
| 40.00
| 50.00
| 60.00
| 70.00
| 80.00
|
R/Ω
| 2.1
| 2.9
| 3.5
| 4.2
| 5.0
| 5.7
|
请在图丙坐标中，描点作出R-l图线；根据图线得到的结论是?．
（4）某实验小组在实验中，调节金属夹P时，发现电压表有示数，电流表的示数为零，原因可能是?．
参考答案：(1)见解析 将变阻器滑片移到最右端 (2)0.42? 2.10
(3)见解析 R与l成正比 (4)A、P与电压表间出现断路

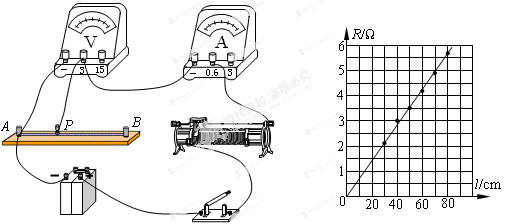

本题解析：（1）电阻丝电阻较小，电流表内阻也较小，电压表内阻较大，电压表内阻远大于电阻丝阻值，因此应采用电流表的外接法．电阻丝阻值小于变阻器总电阻R，限流电路和分压电路都满足实验要求，且电压、电流变化不要求从零调起，故采用限流式接法，这样的接法电源负担轻，能耗小。因此把滑动变阻器、电流表、电阻丝串联接入电路，电压表并联在电阻丝两端，电路图如第14题答图甲所示；闭合开关后，应先让电路中电流最小，总电阻最大，故闭合开关前，将变阻器滑片移到最右端．
（2）电流表量程是0.6A，由第14题图乙所示电流表可知，其分度值是0.02A，所示为0.42A；电压表量程为3V，由图乙所示电压表可知，其分度值为0.1V，示数为2.10V．
（3）根据表中实验数据在坐标系中描点，然后作出R-I图象如第14题答图丙所示，由图象可知，R与l成正比．
（4）闭合开关，调节金属夹P时，电流表的示数为零，说明电路存在断路；电压表有示数，说明电压表与电源两极相连，电压表并联电路之外电路不存在断路，则电路故障是：A、P与电压表间出现断路．
本题难度：一般
