1、填空题  要求有尽可能高的精确度测量一个阻值约为5Ω的电阻Rx，实验室提供下列器材：
电流表A1：量程100mA，内阻r1约为4Ω；
电流表A2：量程500μA，内阻r2=750Ω；
电压表V：量程10V，内阻r3约为10kΩ；
滑动变阻器R0：阻值0-10Ω；
电池E：电动势E=1.5V，内阻很小；
电键S，导线若干．
请选出适当器材并在图虚线方框中画出电路图，标明所用器材的代号．

参考答案：待测电阻的电阻值约5Ω，属于小电阻，所以要选择电流表的外接法；
该题中，电源的电动势只有1，5V，而电压表的量程是10V，该情况下电压表指针的偏转角将会很小，所以不能使用．
电流表A1：量程100mA，Ug1=Ig1?r1=0.1×4=0.4V，Ug2=Ig2?r2=0.375V
所以若使用A2作为电压表测量待测电阻的电压，用A 1测量待测电阻的电流，它们的总电压接近0.8V，可以考虑．
所以实验的电路如图所示．

答：实验的电路如图所示．

本题解析：

本题难度：一般

2、计算题  （18分）
（1）“测定某电阻丝的电阻率”实验
①实验中，用螺旋测微器测量一种电阻值很大的电阻丝直径，刻度位置如图所示，则电阻丝的直径是_?mm。

②用多用电表的欧姆档粗测这种电阻丝的阻值：

已知此电阻丝的阻值约为几十kΩ，下面给出的操作步骤中，合理的实验步骤顺序是：__??（填写相应的字母）。旋转选择开关其尖端应对准的欧姆档位是?；根据表中指针所示位置，电阻丝的阻值约为__________Ω。
a．将两表笔短接，调节欧姆档调零旋钮使指针对准刻度盘上欧姆档的零刻度，而后断开两表笔
b．将两表笔分别连接到被测电阻丝的两端，读出阻值后，断开两表笔
c．旋转选择开关S，使其尖端对准欧姆档的某一档位
d．旋转选择开关S，使其尖端对准交流500V档，并拔出两表笔
③用电流表和电压表精确测定此电阻丝的阻值，实验室提供下列可选用的器材:
电压表V(量程3V，内阻50kΩ)
电流表A1(量程200μA，内阻200Ω)
电流表A2(量程5mA，内阻20Ω)
电流表A3(量程0.6A，内阻1Ω)
滑动变阻器R(最大阻值1kΩ)
电源E(电源电压为4V)
开关S、导线
a．在所提供的电流表中应选用?(填字母代号)；
b．在虚线框中画出测电阻的实验电路；

④分别用L、d、RX表示电阻丝的长度、直径和阻值，则电阻率表达式为ρ=?。
（2）某学习小组的学生利用线圈、强磁铁、光电门传感器、电压传感器等器材，研究“线圈中感应电动势大小与磁通量变化快慢的关系”。在探究线圈感应电动势E 与时间△t的关系时，他们把线圈和光电门传感器固定在水平光滑轨道上，强磁铁和挡光片固定在运动的小车上，实验装置如图所示。当小车在轨道上运动经过光电门时，光电门会记录下挡光片的挡光时间△t，同时小车上的强磁铁插入线圈中，接在线圈两端的电压传感器记录线圈中产生的感应电动势E的大小（E近似看成恒定）。调节小车末端的弹簧，小车能够以不同的速度从轨道的最右端弹出。下表是小组同学进行多次测量得到的一系列感应电动势E和挡光时间△t。

?次数 测量值	1	2	3	4	5	6	7	8
E/×10-1V	1.16	1.36	1.70	1.91	2.15	2.75	2.92	3.29
△t/×10-3s	9.20	7.49	6.29	5.61	5.34	4.30	3.98	3.42

参考答案：
（1）①0.642
②c、a、b、d ；?1k ；32000Ω
③a．A1
b．如下图所示。

④
（2）①磁通量的变化量
②方法1：选择多组数据计算感应电动势E和挡光时间△t的乘积，在误差范围内其乘积为定值，得到在磁通量变化一定时，E与△t成反比。
方法2：以感应电动势E与挡光时间为横、纵坐标，根据数据描点作图，E—?图线为通过原点的直线，得到在磁通量变化一定时，E与成正比。
答出其中一种方法得3分。

本题解析：略

本题难度：一般

3、实验题  有一个电阻，其阻值大约在40Ω—50Ω之间，现要进一步准确地测量其电阻，需测量多组数据，手边现有器材如下：
电源E（电动势12V，内阻为0.5Ω）；
电压表（0—3—15V，内阻约为10KΩ）；
电流表（0—0.6—3A，内阻约为1Ω）；
滑动变阻器R1（阻值0—10Ω，额定电流2A）；
滑动变阻器R2（阻值0—1750Ω，额定电流0.3A）；
开关S和导线若干。
小题1:电压表的量程应选?，
电流表的量程应选?，
滑动变阻器应选用?。
小题2:在虚线方框内画出实验电路图。

参考答案：
小题1:0～15V?、? 0～0.6A?、? R1
小题2:

本题解析：略

本题难度：简单

4、简答题  检测一个标称值为5Ω的滑动变阻器．可供使用的器材如下：
A．待测滑动变阻器Rx，全电阻约5Ω（电阻丝绕制紧密，匝数清晰可数）
B．电流表A1，量程0.6A，内阻约0.6Ω
C．电流表A2，量程3A，内阻约0.12Ω
D．电压表V1，量程15V，内阻约15kΩ
E．电压表V2，量程3V，内阻约3kΩ
F．滑动变阻器R，全电阻约20Ω
G．直流电源E，电动势3V，内阻不计
H．游标卡尺
I．毫米刻度尺
J．电键S、导线若干
（1）用伏安法测定Rx的全电阻值，所选电流表______（填“A1”或“A2”），所选电压表为______（填“V1”或“V2”）．
（2）画出测量电路的原理图，并根据所画原理图将下图中实物连接成测量电路．

参考答案：（1）选择仪器一是注意安全性，不能超过量程，二是注意准确性．当指针偏转角度大时，测量比较准确，一般要使指针在三分之二左右偏转，根据所给电源为3V，待测电阻大约5Ω可知电路中电流不会超过0.6A，所以电压表选择V2，电流表选择A1．
故答案为：A1、V2．

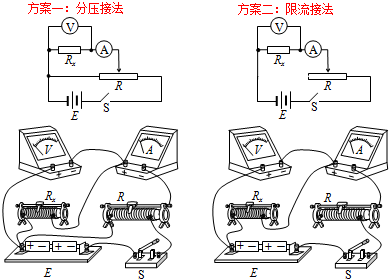

（2）本实验中，所给滑动变阻器的阻值大于待测电阻阻值，因此用限流法测量范围也比较大，故限流、分压都可；由于RVRx＞RxRA因此用电流表外接法．
故答案如下：

本题解析：

本题难度：一般

5、简答题  在“描绘小灯泡的伏安特性曲线”的实验中，除有一标有“6V，1.5W”的小灯泡、导线和开关外，还有：
A．直流电源6V（内阻不计）?B．直流电流表0～3A（内阻0.1Ω以下）
C．直流电流表0～300mA（内阻约为5Ω）?D．直流电压表0～10V（内阻约为15kΩ）
E．滑动变阻器10Ω，2A?F．滑动变阻器1kΩ，0.5A
实验要求小灯泡两端的电压从零开始变化并能进行多次测量．
（1）实验中电流表应选用______，滑动变阻器应选用______（均用序号表示）．
（2）在方框内画出实验电路图．
（3）试将如图所示器材连成实验电路．

参考答案：I额=PU=1.56?A=250mA，故电流表选C．因要求电压从零开始变化，变阻器用分压接法，应选小阻值的E．
（2）本实验中要求多测几组数据，故应采用分压接法；同时因灯泡的内阻较小，与电流表内阻相差不多，故应采用电流表外接法，故电路图如图所示：



（3）根据电路图连接实物图如图所示：




故答案为：（1）C，E；（2）如图所示；（3）如图所示．

本题解析：

本题难度：一般
