1、填空题  画出下列各图中静止物体A所受的力的示意图（球面是光滑的，其他粗糙）．

参考答案：第1个图：物体A受到重力、支持力和摩擦力的作用．分别作出力的示意图，如图所示：
第2个图：物体A受到重力、拉力、支持力与摩擦力，共四个力；
第3个图：物体A受到重力、支持力1、支持力2的作用；

本题解析：

本题难度：一般

2、实验题  在“探究功与速度变化的关系”实验中，某同学在一次实验中得到了一条如图所示的纸带，这条纸带上的点两端较密、中间较稀疏但间隔不均匀。出现这种情况的原因可能是

A．打点时间间隔不恒定
B．木板倾斜程度太大
C．没有使木板倾斜或倾斜角太小
D．小车受到的阻力较大

参考答案：C

本题解析：由图看出小车先加速后减速，最后停下来，说明橡皮筋的拉力消失后，小车做减速运动，摩擦力的影响没有消除，说明没有使木板倾斜或倾斜角度太小，摩擦力未被平衡，故C正确．

本题难度：一般

3、简答题  一根劲度系数为400N、m的弹簧，原长10cm，下端挂一物体时，弹簧长15cm，再将物块放在动摩擦因数μ=0.2的水平面上，用该弹簧水平拉着物块匀速直线运动时，弹簧长度多少？

参考答案：下端挂一物体时，设物体质量为m，
则弹力：F=mg
弹簧形变量：x=15cm-10cm=5cm=0.05m
由胡克定律：F=kx得：mg=k×0.05 ①
匀速直线运动时：
弹力：F=f=μN=μmg
设弹簧长度为：L
由胡克定律：F=kx得：
F=k（L-0.1）
即：k（L-0.1）=μmg ②
由①②得：
10.2=0.05L-0.1
解得：L=0.11m
答：弹簧长度为0.11m

本题解析：

本题难度：一般

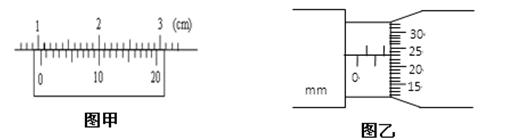

4、实验题  （4分）有一游标卡尺，主尺的最小分度是1mm，游标上有20个小的等分刻度。用它测量一小球的直径，如图甲所示的读数是?mm。用螺旋测微器测量一根金属丝的直径，如图乙所示的读数是?mm。

参考答案：10.50?

本题解析：游标卡尺的精度为1/20mm=0.05mm,此读数为：10mm+10×0.05mm=10.50mm；螺旋测微器测读数为：1.5mm+23.1×0.01mm=1.731mm。

本题难度：简单

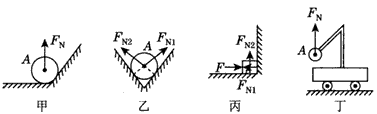

5、其他  如图所示，各接触面光滑且物体A静止，画出物体A所受弹力的示意图。

参考答案：

本题解析：

本题难度：一般
