2、填空题  多用电表正确测量了一个13Ω的电阻后，需要继续测量一个阻值大约是2kΩ左右的电阻，在用红、黑表笔接触这个电阻两端之前，以下哪些操作步骤是必须的，请选择并按操作顺序写出：______．
A．将红表笔和黑表比接触
B．把开关旋转到“×1kΩ”位置
C．把选择开关旋转到“×100Ω”位置
D．调节欧姆调零旋钮使表针指着欧姆零点．

3、填空题  某物理兴趣小组为了测量“水果电池”的电动势和内阻，将一铜片和一锌片分别插入一只苹果内，就构成了简单的“水果电池”，其电动势约为15V，可是该电池并不能使额定电压为1.5V，额定电流为0.3A的小灯泡发光，原因是流过小灯泡的电流太小了，经实验测定还不足3mA．现为了尽量精确地测定“水果电池”的电动势和内电阻．
（1）实验室提供备用的器材如下：
A、电流表A1（量程0～0.6A）　B、电流表A2（量程0～5mA）
C、电压表V1（量程0～15A）D、电压表V2（量程0～3V）
E、滑动变阻器R1（0～100Ω）　F、滑动变阻器R2（0～3kΩ）
G、开关一个，导线若干
实验中，电流表应选______，电压表应选______，滑动变阻器应选______．

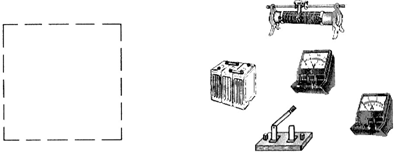

（2）请在下面的方框中画出实验电路图，并将下图的各器件用笔画线代替导线连接起来．

（3）若不计测量中的偶然误差，用这种方法测量得出的电动势和内阻的值和真实值相比电动势E______（填“偏大”、“相等”、“偏小”），内电阻r______（填“偏大”、“相等”、“偏小”）．

4、填空题  （1）如图中给出的是用螺旋测微器测量一金属薄板厚度时的示数，此读数应为______mm．

（2）如图所示为多用电表的指针在正确测量时的示数，若选择开关旋在直流25V挡，被测电压为______V；若选择开关旋在500mA挡，被测电流为______A；若选择开关旋在×100Ω挡，被测电阻为______Ω．

5、简答题  用如图所示的装置来选择密度相同、大小不同的球状纳米粒子．在电离室中使纳米粒子电离后表面均匀带正电，且单位面积的电量为q0．电离后，粒子缓慢通过小孔O1进入极板间电压为U的水平加速电场区域I，再通过小孔O2射入相互正交的恒定匀强电场、匀强磁场区域II，其中电场强度为E，磁感应强度为B、方向垂直纸面向外．收集室的小孔O3与O1、O2在同一条水平线上．已知纳米粒子的密度为ρ，不计纳米粒子的重力及纳米粒子间的相互作用．（V球=
